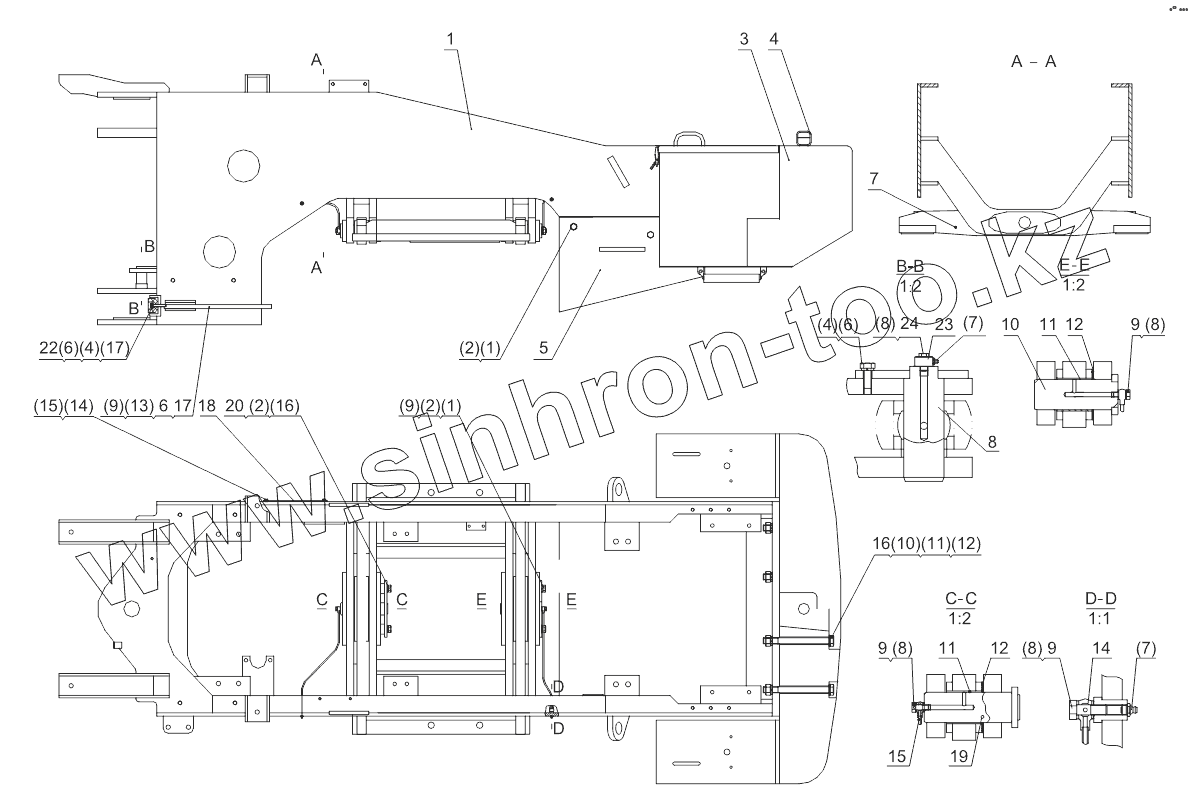

Каталог запасных частей к технике: Shantui SL-50W. REAR FRAME ASSEMBLY
1
3
4
5
6
7
8
9
9
9
10
11
11
12
12
14
15
15
16
17
18
19
20
22
23
24
(1)
(1)
(2)
(2)
(2)
(4)
(4)
(6)
(6)
(7)
(7)
(8)
(8)
(8)
(8)
(9)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL50FIII(A)-10100 | Rear frame body | |
| 3 | ZL50G2-10001D | Counterweight iron | |
| 4 | ZL50G2-10002 | Traction pin | |
| 5 | ZL50G2-10300A | Protective hood | |
| 6 | ZL50G2-10012 | Pin roll | |
| 7 | ZL50G2-10400 | Auxiliary frame | |
| 8 | ZL50G2-10500 | Steering cylinder shaft | |
| 9 | ZL50G2-10004 | Link bolt | |
| 10 | ZL50G2-10600B | Auxiliary frame shaft | |
| 11 | ZL50G2-10005A | Shaft bush | |
| 12 | ZL50G2-10006 | Gasket | |
| 14 | ZL50FIII-10008A | Oil tube | |
| 15 | ZL50FIII-10009A | Oil tube | |
| 15 | DG956WII-10009A | Oil tube | |
| 16 | ZL50G2-10010 | Flat washer | |
| 17 | ZL50FIII(A)-10011 | Lock board | |
| 18 | ZL50G3-10012 | Cover | |
| 19 | ZL50G2-10700 | Auxiliary frame shaft | |
| 20 | ZL50G2-10013 | Washer | |
| 22 | ZL50FIII(A)-10015 | Pad | |
| 23 | DG930A-09005 | Base | |
| 24 | DG930A-09006 | Link bolt | |
| (1) | GB5783 | Bolt | |
| (2) | GB93 | Washer | |
| (4) | GB93 | Washer | |
| (6) | GB5783 | Bolt | |
| (7) | GB1152 | Oil cup | |
| (8) | JB982 | Combined washer | |
| (9) | GB95 | Washer | |
| (10) | GB5782 | Bolt | |
| (11) | GB93 | Washer | |
| (12) | GB6170 | Nut | |
| (13) | GB91 | Cotter pin | |
| (14) | GB93 | Washer | |
| (15) | GB5781 | Bolt | |
| (16) | GB5783 | Bolt | |
| (17) | GB95 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
