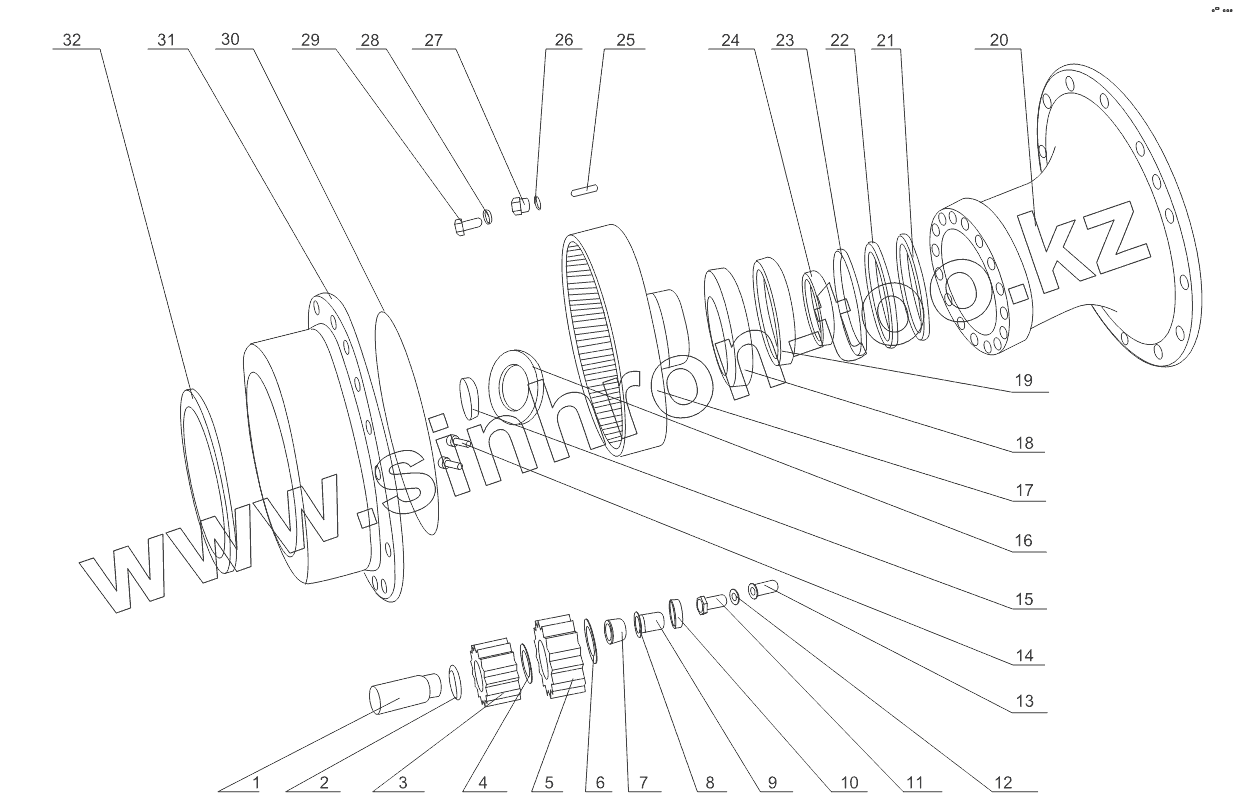

Каталог запасных частей к технике: Shantui SL-50W. PLANETARY ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

12

13

14

15

16

16

17

17

18

19

20

21

23

24

25

25

26

27

28

29

30

31

31

32

32

Позиция на иллюстрации	Заводской номер детали		Название детали
93000020	93000020		Planetary assy
93000021	93000021		Planetary assy
1	79001545		Planet Pin
1	79001545		Planet Pin
2	75600334		Sleeve
2	75600334		Sleeve
3	83000802		Sun Gear
4	52100009		Circlip
5	83000801		Planet Gear
5	83000801		Planet Gear
6	75600457		Planet Gear Shim
6	75600457		Planet Gear Shim
7	75500197		Plug
8	53200005		Compound Seal
9	79605020		Adjustment Pin
10	73520042		Limit Block
11	50012010		Bolt
11	50012010		Bolt
12	52020004		Washer
12	52020004		Washer
13	50140003		Screw
14	83810304		Fixing Bolt
15	77000021		Sleeve
16	83640301		Nut
16	83899301		Nut
17	93125012		Ring Hub Assembly
17	83640302		Ring Hub Assembly
18	54100007		Bearing
19	54100006		Bearing
20	D3639301		Hub
21	53510005		Oil Seal
23	83496302		Oil Guard Plate
24	83496301		Circlip
25	75600330		Needle Roller
25	75600330		Needle Roller
26	75500842		Plug
27	53200002		Compound Seal Washer
28	52020003		Washer
29	50012005		Bolt
30	83000810		Gasket Ring
31	83310601		Spider
31	93115015		Spider
32	93200061		Cover
32	93200063		Cover

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
