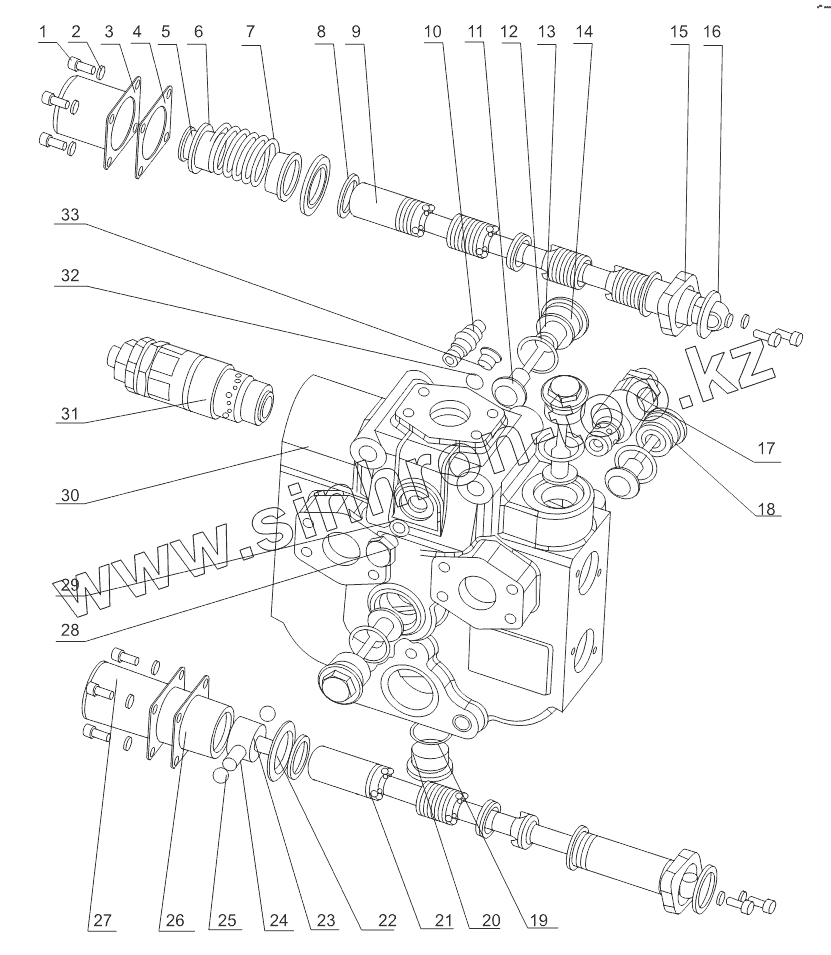

Каталог запасных частей к технике: Shantui SL-50W. MULTIPLE UNIT VALVE JDF32

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	301-00029		Screw
2	304-00030		Spring washer
3	210-00035		Bucket end cover
4	210-00039		Paper gasket
5	210-00036		Limit plug
6	210-00037		Spring seat
7	210-00038		Release spring
8	210-00023		Seal ring
9	210-00072		Bucket valve rod
10	360-00024		Overload slippage valve
11	210-00009		Check- valve core
12	310-00007		O-ring
13	210-00008		Spring
14	210-00006		Check- valve seat 1
15	210-00015		Dustband seat
16	314-00022		Dustband
17	360-00003		Overload valve
18	210-00010		Check-valve seat 2
19	310-00021		O-ring
20	210-00044		Plug
21	210-00073		Valve rod,movable arm
22	210-00043		Locating gasket
23	210-00033		Locating seat
24	210-00032		Locating spring
25	316-00034		Steel ball
26	210-00042		Locating sleeve
27	210-00031		End cover,movable arm
28	210-00013		Plug
29	310-00014		O-ring
30	210-00068		Valve body
31	360-00011		Safety valve
32	310-00047		O-ring
33	210-00046		Plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
