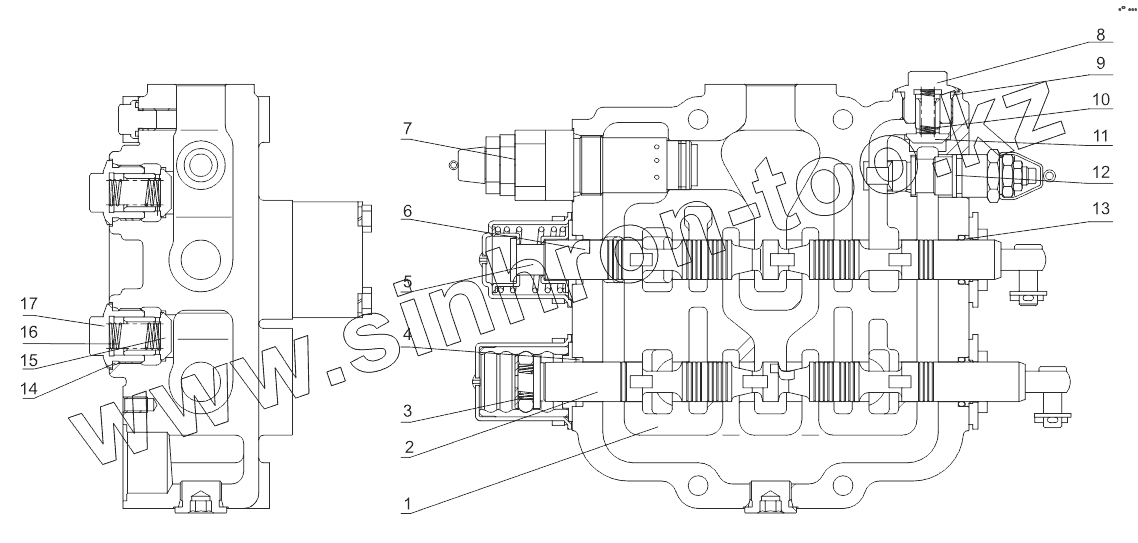

Каталог запасных частей к технике: Shantui SL-50W. MULTIPLE UNIT VALVE HDF32

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	HDF32-01C		Valve body
2	HDF32-02C		Valve rod, movable arm
3	HDF32-03		Bounce positioning module
4	P26		O-seal ring
5	HDF32-04		Spring reposition module
6	HDF32-05C		Valve rod,tipping bucket
7	DFX32-09		Safety valve module
8	HDF25-06		Check-valve cover
9	GB1235-76		O-ring
10	HDF25-07		Check-valve spring
11	HDF25-08		Check-valve
12	YF08-11		Overload valve
13	HDF25-10		Dustproof ring
14	GB1235		O-seal ring
15	HDF32-08		Check-valve
16	HDF32-07		Check-valve spring
17	HDF32-06		Check-valve cover

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
