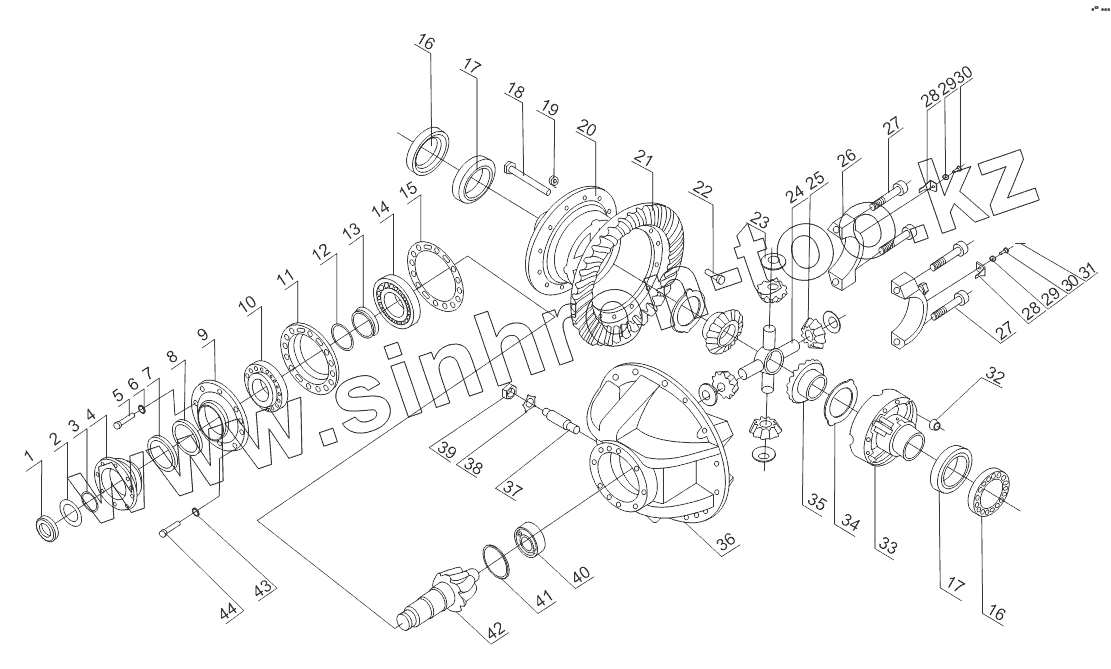

Каталог запасных частей к технике: Shantui SL-50W. MAIN TRANSMISSION ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50M.01 | 50M.01 | Main reductor assy | |
| 1 | 50M.01-01 | Locknut | |
| 2 | 50M.01-02 | Washer | |
| 3 | 50M.01-24 | O seal ring | |
| 4 | 50M.01.01-01 | Flange | |
| 5 | GB5785 | Bolt | |
| 6 | GB93 | Washer | |
| 7 | GB13871 | Oil seal | |
| 8 | GB13871 | Oil seal | |
| 9 | 50M.01-03 | Sealing gland | |
| 10 | GB297 | Bearing | |
| 11 | 50M.01-04 | Bearing bushing | |
| 12 | 50M.01-05 | Adjusting washer | |
| 13 | 50M.01-06 | Shaft bushing | |
| 14 | GB297 | Bearing | |
| 15 | 50M.01-23 | Adjusting washer | |
| 16 | 50M.01-20 | Adjusting nut | |
| 17 | Inch47686/47620A | Bearing | |
| 18 | 50M.01-17 | Differential bolt | |
| 19 | 50M.01-12 | Nut | |
| 20 | 50M.01-11B | Differential cage | |
| 21 | 50M.01-14A/B | Driven bevel gear | |
| 22 | 50M.01-13 | Bolt | |
| 23 | 50L.01-11 | Washer for bevel gear | |
| 24 | 50L.01-19 | Differential crossing | |
| 25 | 50M.01-16 | Bevel gear | |
| 26 | 50M.01-19 | Bearing seat | |
| 27 | 50M.01-10 | Bolt for main reductor | |
| 28 | 404319B | Lock plate | |
| 29 | GB93 | Washer | |
| 30 | GB32.2 | Bolt | |
| 31 | Ф1.5X450 | Iron wire | |
| 32 | 50M.01-18 | Nut | |
| 33 | 50M.01-21 | Differential cage | |
| 34 | 50M.01-09B | Thrust washer | |
| 35 | 50M.01-22 | Axle shaft gear | |
| 36 | 50M.01-08 | Differential cage | |
| 37 | 50L.01.03 | Bolt | |
| 38 | 50L.01-23 | Lock plate | |
| 39 | GB6173 | Nut | |
| 40 | NJ2307ENVX3 | Bearing | |
| 41 | Stopring90/96.5 | Stop ring | |
| 42 | 50M.01-07A/B | Driving bevel gear | |
| 43 | GB93 | Washer | |
| 44 | GB5785 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
