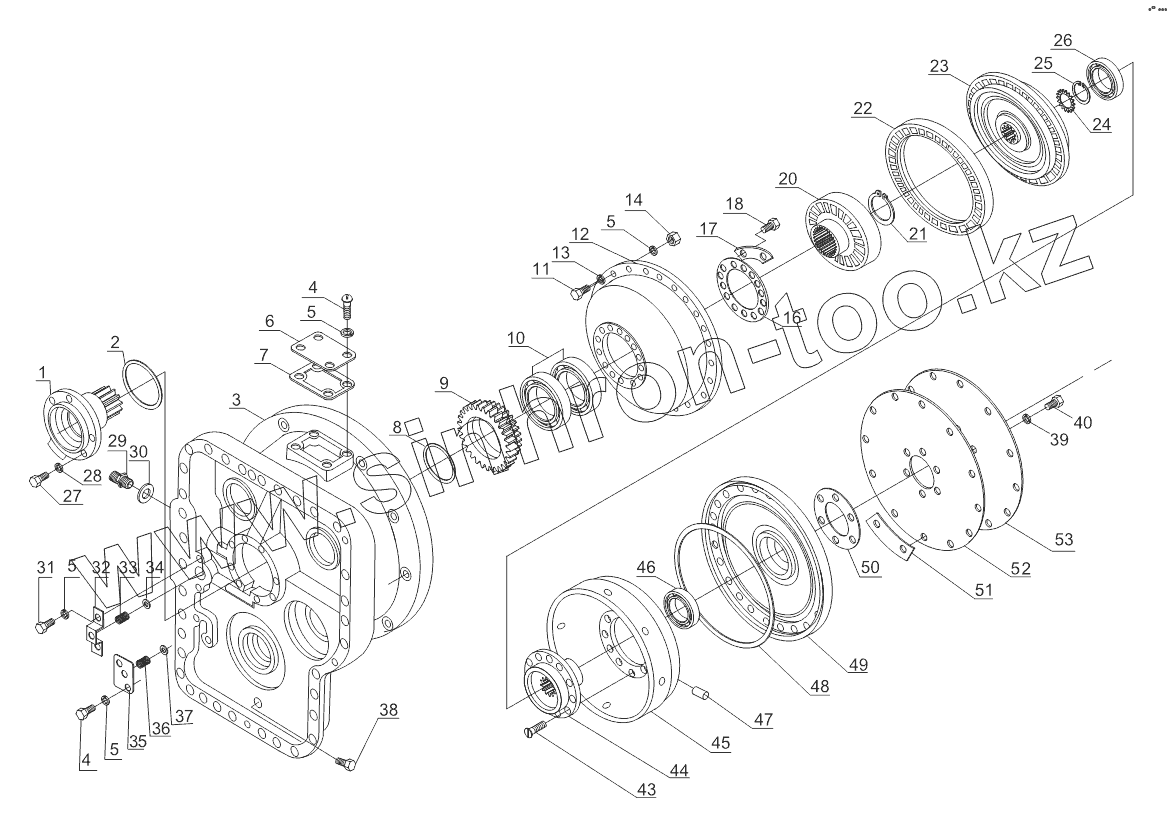

Каталог запасных частей к технике: Shantui SL-50W. HYDRAULIC TORQUE CONVERTER YJSW315-6
1
2
3
4
4
5
5
5
6
6
7
8
9
10
11
12
13
14
16
17
18
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| YJSW315.6.00C | YJSW315.6.00C | Hydraulic torque converter | |
| 1 | YJSW315.6.20C | Guide wheel base | |
| 2 | YJSW315.6.21 | Seal ring | |
| 3 | YJSW315.6.01C-X | Shell body | |
| 4 | GB58736 | Bolt | |
| 5 | GB93 | Washer | |
| 6 | YJSW315.6.10 | Base plate | |
| 7 | YJSW315.6.12 | Gasket | |
| 8 | YJSW315.6.18 | Seal ring | |
| 9 | YJSW315.6.16 | Gear | |
| 10 | GB276 | Bearing | |
| 11 | GB5783 | Bolt | |
| 12 | YJSW315.6.13 | Pump wheel | |
| 13 | GB848 | Washer | |
| 14 | GB6170 | Nut | |
| 16 | YJSW315.6.19 | Press plate | |
| 17 | YJSW315.6.23 | Gasket | |
| 18 | GB5783 | Bolt | |
| 20 | YJSW315.6.14a | Guide wheel | |
| 21 | GB894.1 | Collar | |
| 22 | YJSW315.6.08/4 | First-lever turbo | |
| 23 | YJSW315.6.09 | Second-level turbo | |
| 24 | YJSW.315.6.07 | Spline gasket | |
| 25 | YJSW315.6.38 | Collar | |
| 26 | GB276 | Bearing | |
| 27 | GB5783 | Bolt | |
| 28 | GB93 | Washer | |
| 29 | YJSW315.6.22C | Plug screw | |
| 30 | JB98230 | Combined washer | |
| 31 | GB5783 | Bolt | |
| 32 | YJSW315.6.26 | Valve cover | |
| 33 | YJSW315.6.25 | Spring | |
| 34 | YJSW315.6.24C-II | Suction valve core | |
| 35 | YJSW315.6.30 | Base plate | |
| 36 | YJSW315.6.29 | Spring | |
| 37 | YJSW315.6.31C | Outlet valve core | |
| 38 | YJSW315.6.28 | Joint | |
| 39 | GB93 | Washer | |
| 40 | GB5783 | Bolt | |
| 41 | YJSW315.6.0809 | One and two turbo assy | |
| 43 | YJSW315.6.08/2 | Rivet | |
| 44 | YJSW315.6.08/1 | First-level turbo shell | |
| 45 | YJSW315.6.08/3 | First-level turbo hood | |
| 46 | GB2766210 | Bearing | |
| 47 | YJSW315.6.08/5a | Spring pin | |
| 48 | YJSW315.6.03 | O-seal ring | |
| 49 | YJSW315.6.05C | Hood wheel | |
| 50 | YJSW315.6.06 | Round gasket | |
| 51 | YJSW315.6.04/2 | Gasket | |
| 52 | YJSW315.6.04 | Elastic plate assy | |
| 53 | YJSW315.6.04/1 | Elastic plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
