Каталог запасных частей к технике: Shantui SL-50W. HYDRAULIC CONTROL MULTIPLE UNIT VALVE D32

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

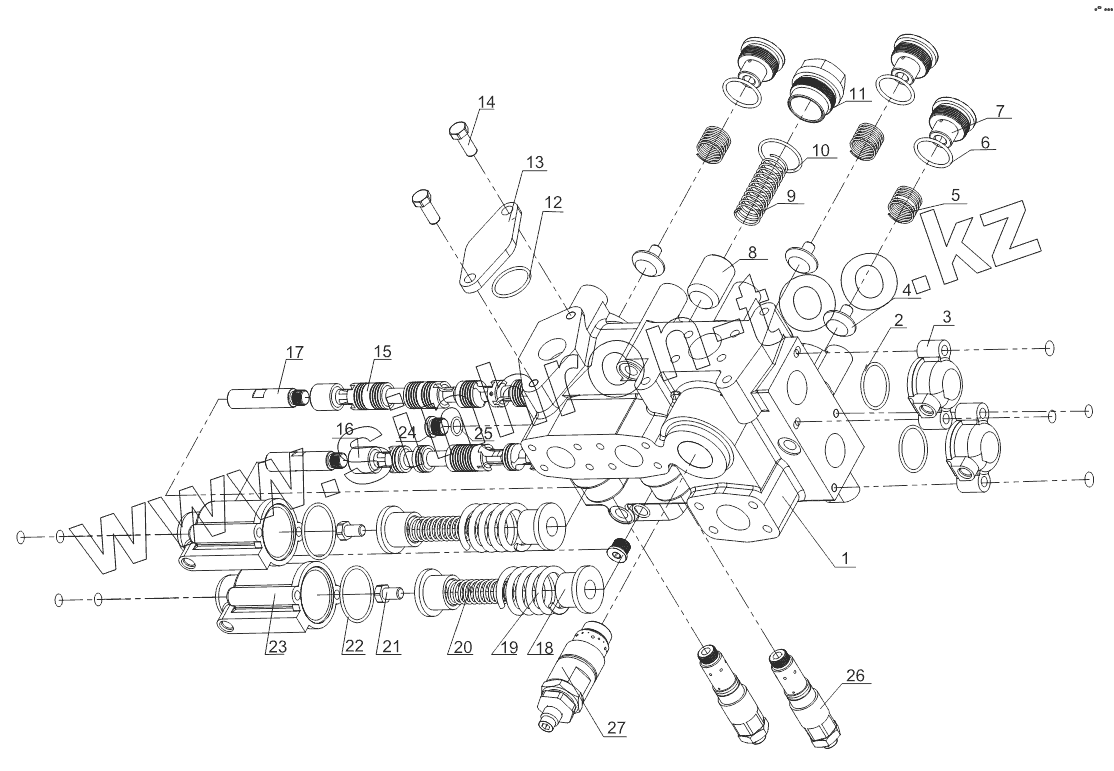

Позиция на иллюстрации	Заводской номер детали		Название детали
1	D32-4		Valve body
2	GB1235		O-ring
3	D32-1		End cover
4	D32-17		Check valve
5	D32-16		Spring
6	GB1235		O-ring
7	D32-19		Valve cover
8	D32-15		Slippage valve
9	D32-14		Spring
10	GB1235		O-ring
11	D32-13		Slippage valve cover
12	GB1235		O-ring
13	D32-11		Cover board
14	GB5783		Bolt
15	D32-12a		Rotating valve rod
16	D32-2a		Movable arm valve rod
17	D32-21		Valve rod joint
18	D32-6		Spring base
19	D32-8		Spring
20	D32-7		Spring
21	GB5783		Bolt
22	GB1235		O-ring
23	D32-5		End cover
24	D32-3		Plug screw
25	GB1235		O-ring
26	YF08-11-00-19		Overload valve
27	D32.2a-00-17		Safety valve

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
