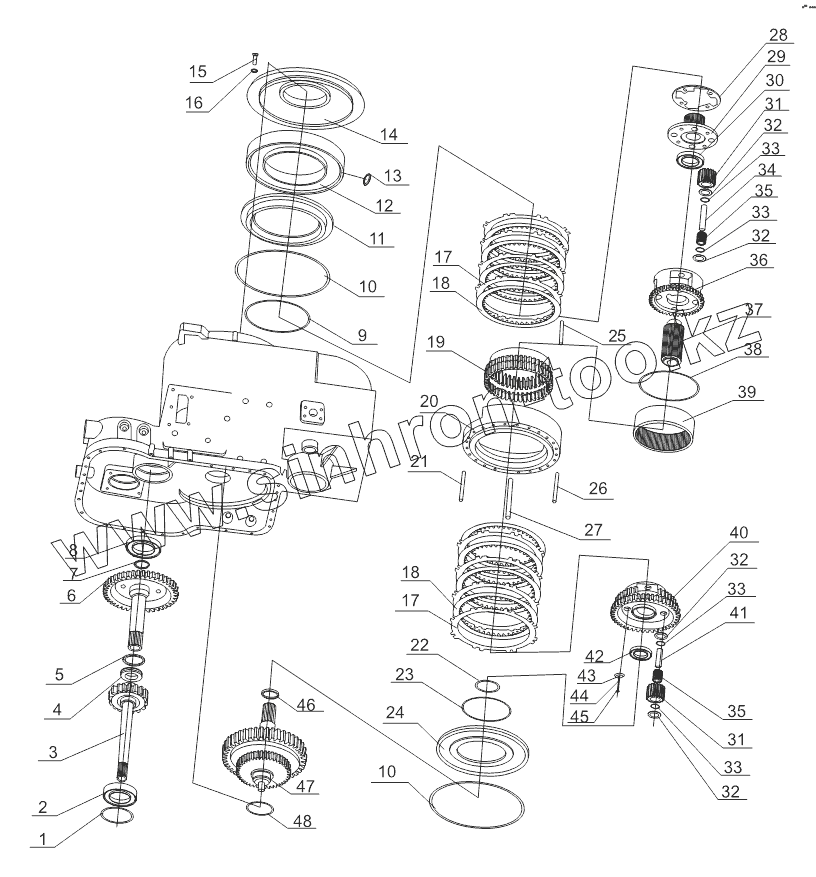

Каталог запасных частей к технике: Shantui SL-50W. GEARBOX ASSEMBLY 2 (370801)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

8

9

10

10

11

12

13

14

15

16

17

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

31

32

32

32

32

33

33

33

33

34

35

35

36

37

38

39

40

41

42

43

44

45

46

47

48

Позиция на иллюстрации	Заводской номер детали		Название детали
1	BD15-01003		Seal
2	GB276		Bearing
3	BD15-01001A		Gear
4	GB301		Bearing
5	BD15-01004		Seal
6	BD15-01002A		Gear
7	BD15-01005		Adjusting gasket
7	BD15-01006		Adjusting gasket
7	BD15-01007		Adjusting gasket
8	GB2766311		Bearing
9	BD15-05011		Seal
10	BD15-05001		Seal
11	BD15-05008		Piston
12	BD15-05013		Cylinder body
13	07000-72016		Кольцо круглого сечения
14	BD15-05010		Cover
15	01010-81440		Bolt
16	01602-11442		Washer
17	BD15-05007		Passive disc
18	BD15-05200		Driving disc
19	BD15-05012		Ring gear
20	BD15-05006		Bracket
21	BD15-05005		Pin roll
22	04065-09030		Открытое кольцо
23	BD15-05003		Seal ring
24	BD15-05002		Piston
25	BD15-05014		Plate
26	BD15-05015		Pin
27	BD15-05004		Spring
28	BD15-05306		Stop pan
29	BD15-05307		Connect pan
30	GB2766210N		Bearing
31	BD15-05105		Planet
32	BD15-05102		Washer
33	BD15-08104		Sleeve
34	BD15-05305		Shaft
35	GB309		Roller pin
36	BD15-05303		Planetary carrier
37	BD15-05301		Sun gear
38	BD15-05304		Snap ring
39	BD15-05302		Ring gear
40	BD15-05101		Planetary carrier
41	BD15-05103		Planetary Shaft
42	GB2766010		Bearing
43	BD15-05106		Shims
44	01602-11236		Washer ,spring
45	GB5785		Bolt
46	BD15-00001		Adjusting gasket
47	BD15-02000		Clutch assembly
48	BD15-00002/3/4		Adjusting gasket
