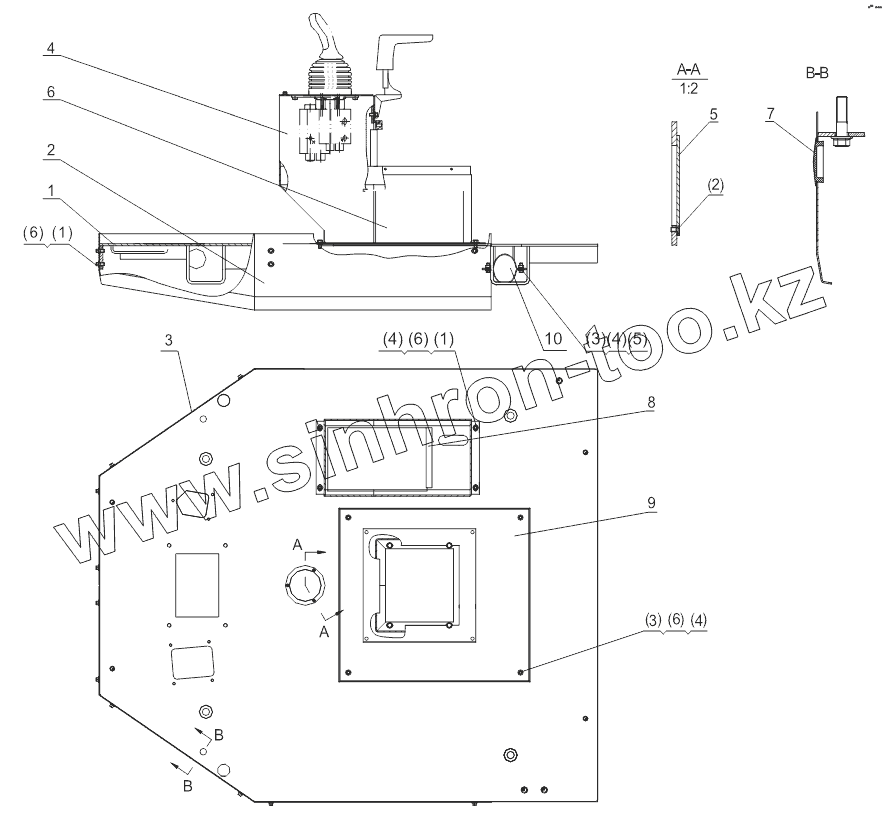

Каталог запасных частей к технике: Shantui SL-50W. FLOOR ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
(1)
(1)
(2)
(3)
(3)
(4)
(4)
(4)
(5)
(6)
(6)
(6)
Позиция на иллюстрации Заводской номер детали Название детали
1 DG956-A13201 Pedestal
2 DG956-A13202 Baffle
3 DG956-A13203 Baffle
4 DG956-A13204A Pilot valve bracket
4 DG956-A13204 Pilot valve bracket
5 DG957-13204 Cover
6 DG956-A13205 Seat bearer
7 ZLK18-14006 Rubber plug
8 ZLK18-14005 Sealing joint strip
9 DG956-A13206 Plate
10 DG938-A13201-4-1 Clip
(1) GB5783 Bolt
(2) GB819 Screw
(3) GB5783 Bolt
(4) GB93 Washer
(5) GB6170 Nut
(6) GB95 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
