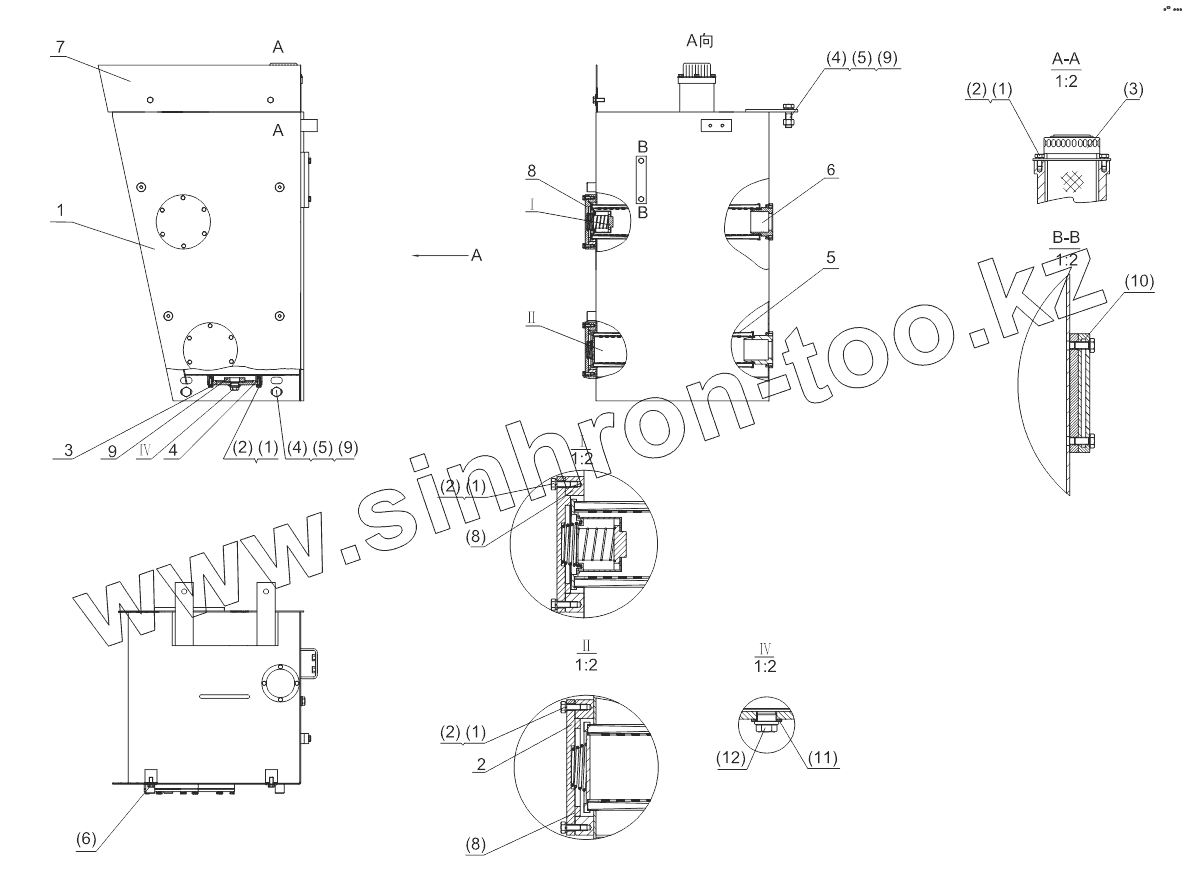

Каталог запасных частей к технике: Shantui SL-50W. ENGINE TANK ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
(1)
(1)
(1)
(1)
(2)
(2)
(2)
(2)
(3)
(4)
(4)
(5)
(5)
(6)
(8)
(8)
(9)
(9)
(10)
(11)
(12)
Позиция на иллюстрации Заводской номер детали Название детали
DG956W-06200 DG956W-06200 Engine oil tank
1 DG956W-06201 Engine oil tank
2 ZL50G2-06202B Screen assembly
3 ZL50G2-06204D Flange
4 ZL50G2-06206B Rubber pad
5 YLX-53 Oil suction filter
6 YLX-50 Return filter
7 ZL50G2-01207 Baffle
8 ZL50G2-06211B Screen assembly
9 ZL30GII-01203 Magnet
(1) GB93 Washer
(2) GB5783 Bolt
(3) QL-10-00 Oil filling filter
(4) GB5783 Bolt
(5) GB93 Washer
(6) GB5787 Bolt
(8) GB3452.1 O-ring
(9) GB95 Washer
(10) YWZ-127 Level indicator
(11) JB982 Combined washer
(12) JB1000 Plug screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
