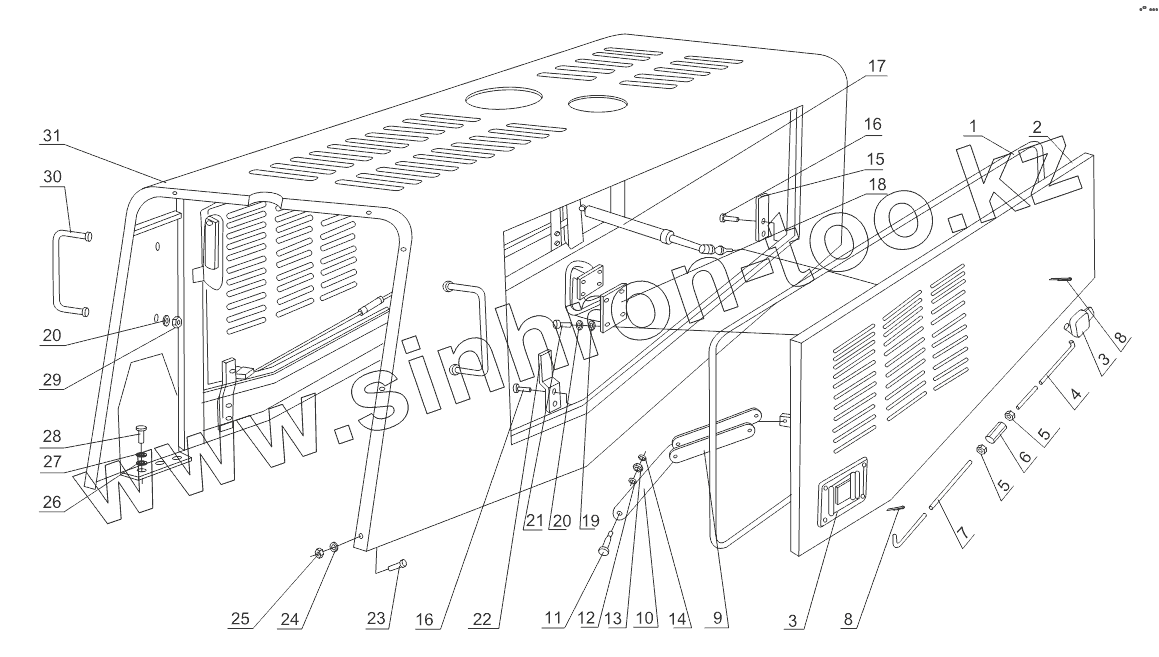

Каталог запасных частей к технике: Shantui SL-50W. ENGINE HOOD ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

5

6

7

8

8

9

10

11

12

13

14

15

16

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

30

31

31

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ZL50G2-13408		Sealing strip
2	ZL50G2-13403		Side cover
3	ZL50G2-13403-5		Side lock
4	ZL50G2-13403-4-1		Round steel
5	GB6170M6		Nut
6	ZL50G2-13403-4-3		Sleave
7	ZL50G2-13403-4-2		Round steel
8	GB91		Cotter pin
9	ZL50G2-13407-3		Board
10	ZL50G2-13407-1		Board
11	ZL50G2-13414		Bolt
12	GB95		Washer
13	GB6170		Nut
14	GB93		Washer
15	ZL50G2-13402-11		Apron
16	GB5783		Bolt
17	ZL50G2-13410		Pneumatic spring
18	ZL50G2-13406		Hinge
19	GB95		Washer
20	GB93		Washer
21	GB5783		Bolt
22	ZL50G2-13402-12		Apron
23	GB5783		Bolt
24	GB93		Washer
25	GB6170		Nut
26	GB96		Washer
27	GB93		Washer
28	GB5783		Bolt
29	GB6170		Nut
30	ZL50G2-13404		Hand rail
31	ZL50G2-13402		Mid-hood
31	DG957A-13402		Mid-hood
31	DG957B-13402		Mid-hood

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
