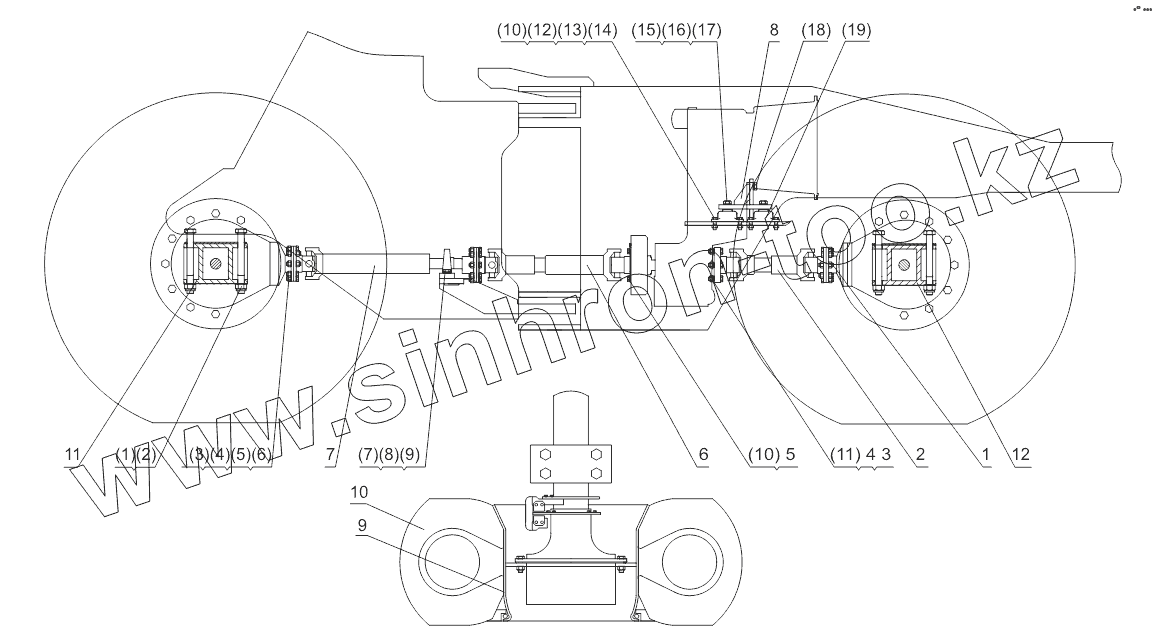

Каталог запасных частей к технике: Shantui SL-50W. DRIVE SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
(19)
Позиция на иллюстрации Заводской номер детали Название детали
1 ZL50G2-04001 Double-screw bolt
2 DG956WII-04002 Rear drive shaft assy
3 DG956WII-04003 Bolt
4 DG956WII-04004 Nut
5 DG956WII-04005 Bolt
6 DG956WII-04006 Middle drive shaft assy
7 DG956WII-04007A Front drive shaft assy
8 DG956WII-04008 Bracket
9 ZL50G2-04008 Rim assy
10 ZL50G2-04010 Tyre assy
11 ZL50G2-04100 Front axle
12 ZL50G2-04200 Rear axle
(1) GB889 Nut
(2) GB889 Nut
(3) GB9316 Washer
(4) GB9516 Washer
(5) GB5785 Bolt
(6) GB6171 Nut
(7) GB9520 Washer
(8) GB5782 Bolt
(9) GB9320 Washer
(10) GB9314 Washer
(11) GB9312 Washer
(12) GB6170 Nut
(13) GB5783 Bolt
(14) GB9514 Washer
(15) GB5783 Bolt
(16) GB9522 Washer
(17) GB9322 Washer
(18) GB5783 Bolt
(19) EA220 Shock damper
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
