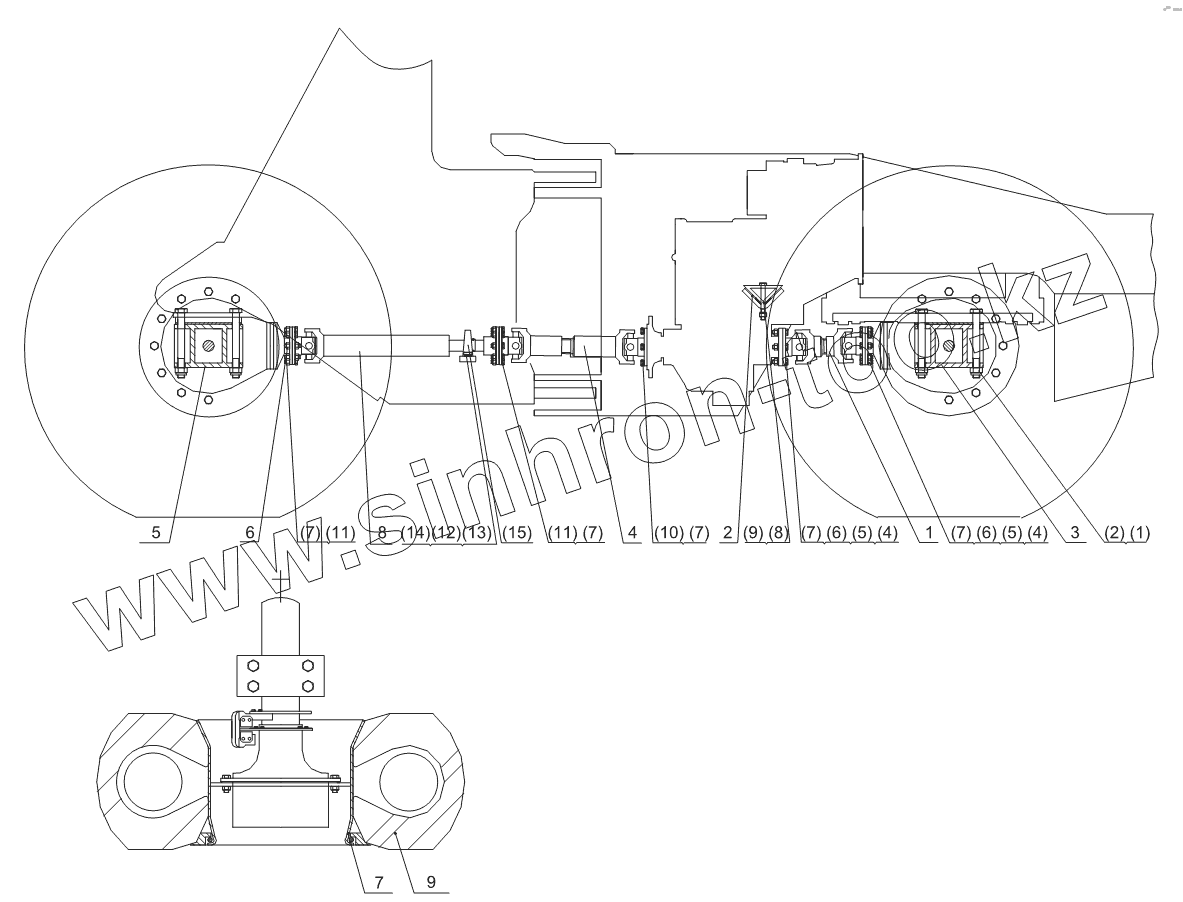

Каталог запасных частей к технике: Shantui SL-50W. DRIVE SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
(1)
(2)
(4)
(4)
(5)
(5)
(6)
(6)
(7)
(7)
(7)
(7)
(7)
(8)
(9)
(10)
(11)
(11)
(12)
(13)
(14)
(15)
Позиция на иллюстрации Заводской номер детали Название детали
1 ZL50G3-04001 Rear drive shaft assy
2 ZL50G3-04002 Gearbox damper pad
3 ZL50G2-04200 Rear axle
4 ZL50G3-04004 Middle drive shaft assy
5 ZL50G2-04100 Front axle
6 ZL50G2-04001 Double-screw bolt
7 ZL50G2-04008 Rim assy
8 ZL50G3-04009 Front drive shaft assy
9 ZL50G2-04010 Tyre assy
(1) GB889 Nut
(2) GB5785 Bolt
(4) GB95 Washer
(5) GB6171 Nut
(6) GB5785 Bolt
(7) GB93 Washer
(8) GB5782 Bolt
(9) GB889 Nut
(10) GB5786 Bolt
(11) GB5785 Bolt
(12) GB93 Washer
(13) GB5783 Bolt
(14) GB95 Washer
(15) UCP212 Bearing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
