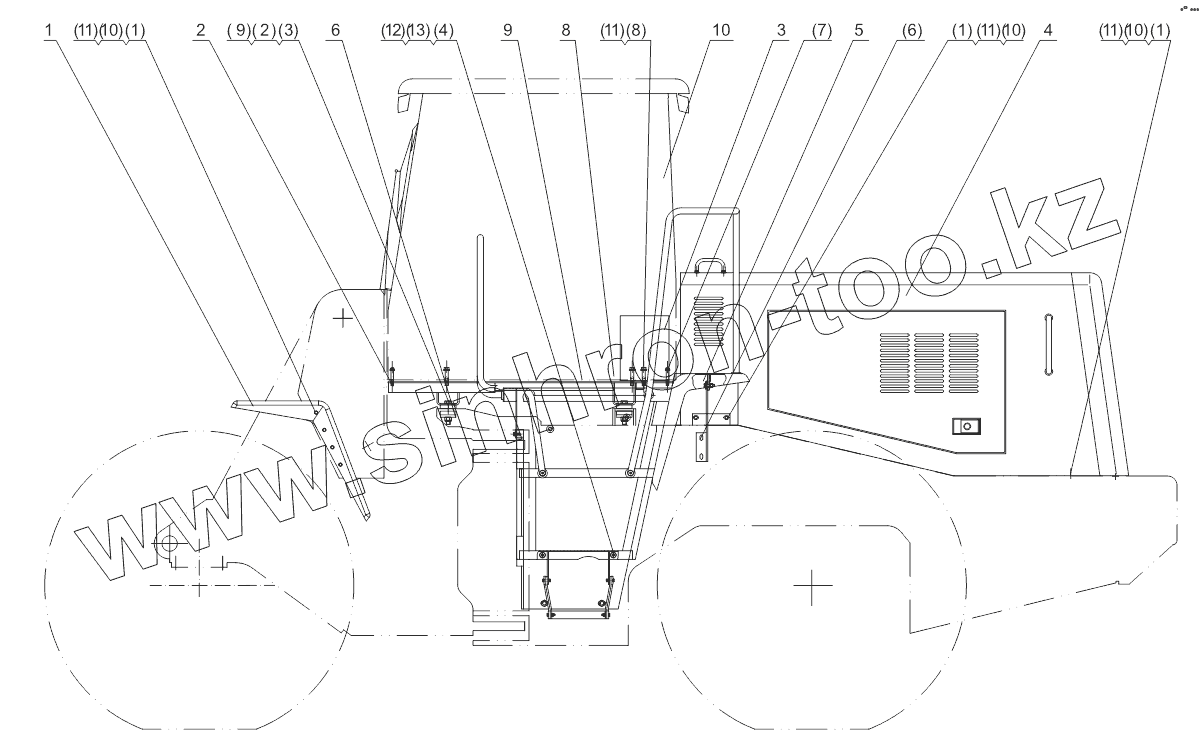

Каталог запасных частей к технике: Shantui SL-50W. BODYWORK COLLOCATION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
5
6
8
9
10
(1)
(1)
(1)
(2)
(3)
(4)
(6)
(7)
(8)
(9)
(10)
(10)
(10)
(11)
(11)
(11)
(11)
(12)
(13)
Позиция на иллюстрации Заводской номер детали Название детали
1 ZL50G2-13100C Front dashboard assy
2 DG956-A13200 Floor assembly
3 ZL50G2-13300 Toolbox
4 DG957-13400 Engine hood
4 DG956-13400 Engine hood
4 DG957A-13400 Engine hood
4 DG957B-13400 Engine hood
5 DG957-13500 Side floor assembly
6 DG957-13001A Pad
8 DG957-13003 Floor
9 DG957-13004 Shock pad
10 DG953-14000 Cab
11 DG957-13005 Washer
(1) GB5783 Bolt
(2) GB5782 Bolt
(3) GB889 Nut
(4) GB5783 Bolt
(6) GB5783 Bolt
(7) GB5787 Bolt
(8) GB5787 Bolt
(9) SE9030-16-48 Shock absorber
(10) GB93 Washer
(11) GB95 Washer
(12) GB93 Washer
(13) GB95 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
