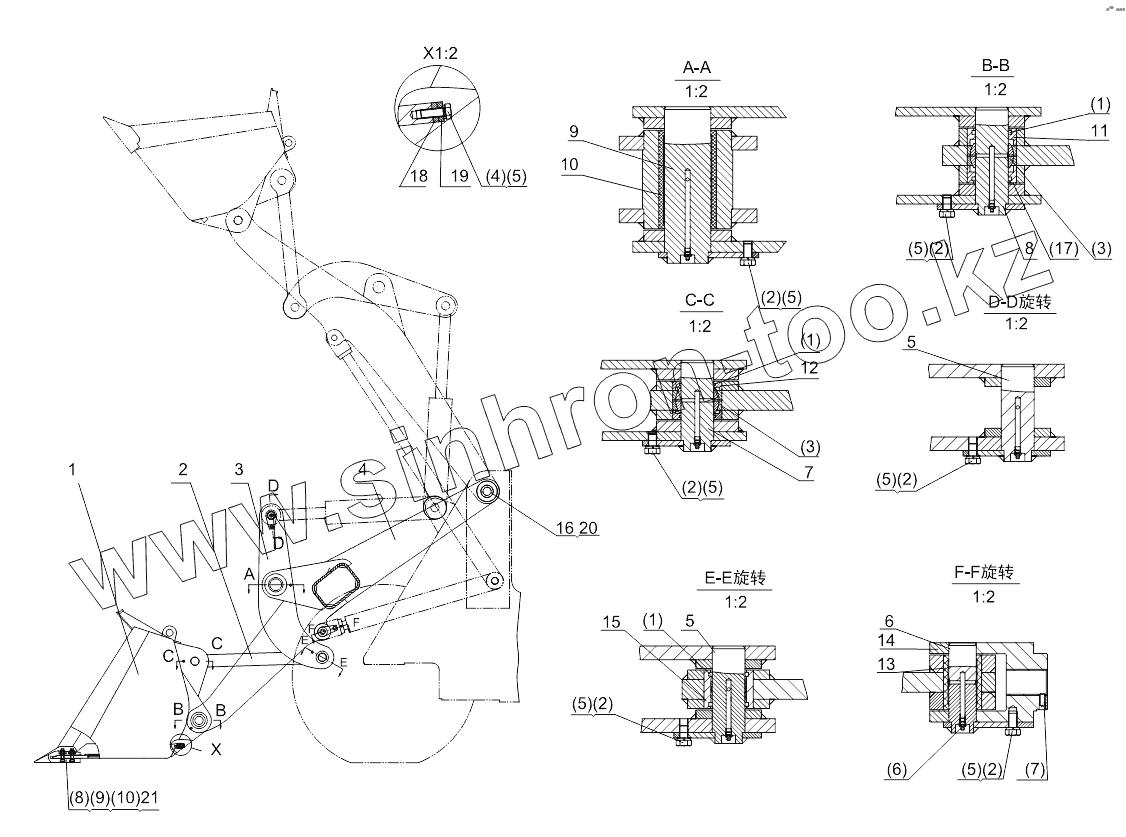

Каталог запасных частей к технике: Shantui SL-30W. Work implement assembly
1
2
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
(1)
(1)
(1)
(2)
(2)
(2)
(2)
(2)
(2)
(3)
(3)
(4)
(5)
(5)
(5)
(5)
(5)
(5)
(5)
(6)
(7)
(8)
(9)
(10)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL30GII-11100 | Bucket | |
| 2 | ZL30GII-11200 | Link rod | |
| 2 | ZL30JG-11200 | Link rod | |
| 3 | ZL30GII-11300 | Rocker arm | |
| 3 | ZL30JG-11300 | Rocker arm | |
| 4 | DG930A-11400A | Extended movable arm | |
| DG930A-11400B | DG930A-11400B | Long arm giant | |
| 5 | ZL30GII-11500 | Shaft | |
| 6 | ZL30GII-11600 | Shaft | |
| 7 | ZL30GII-11700 | Shaft | |
| 8 | ZL30GII-11800 | Shaft | |
| 9 | ZL30GII-11900 | Shaft | |
| 10 | ZL30GII-11001A | Bush ring | |
| 11 | ZL30GII-11002 | Stop cover | |
| 12 | ZL30GII-11003 | Stop cover | |
| 13 | ZL30GII-11004 | Bush ring | |
| 14 | ZL30GII-11005 | Clevis | |
| 15 | ZL30GII-11006 | Bush ring | |
| 16 | ZL30GII-11007 | Bush ring | |
| 17 | ZL30GII-11008 | Adjusting pad | |
| 18 | ZL30GII-11009 | Adjusting pad | |
| 19 | ZL30GII-11010 | Pressure plate | |
| 20 | ZL30GII-11012 | Adjusting pad | |
| 21 | ZL30GB-11100-1 | Bucket teeth | |
| ZL30GB-11100-2 | ZL30GB-11100-2 | Corner bucket teeth | |
| (1) | SJM03-1.60 | Scraper seal | |
| (2) | GB5783-86 | Bolt | |
| (3) | GB304.5-81.GE60ES | Knuckle bearing | |
| (4) | GB5783-86 | Bolt | |
| (5) | GB93-87 | Washer | |
| (6) | GB1152-79 | Oil cup | |
| (7) | GB71-86 | Screw | |
| (8) | GB8-88 | Bolt | |
| (9) | GB93-87 | Washer | |
| (10) | GB56-86 | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
