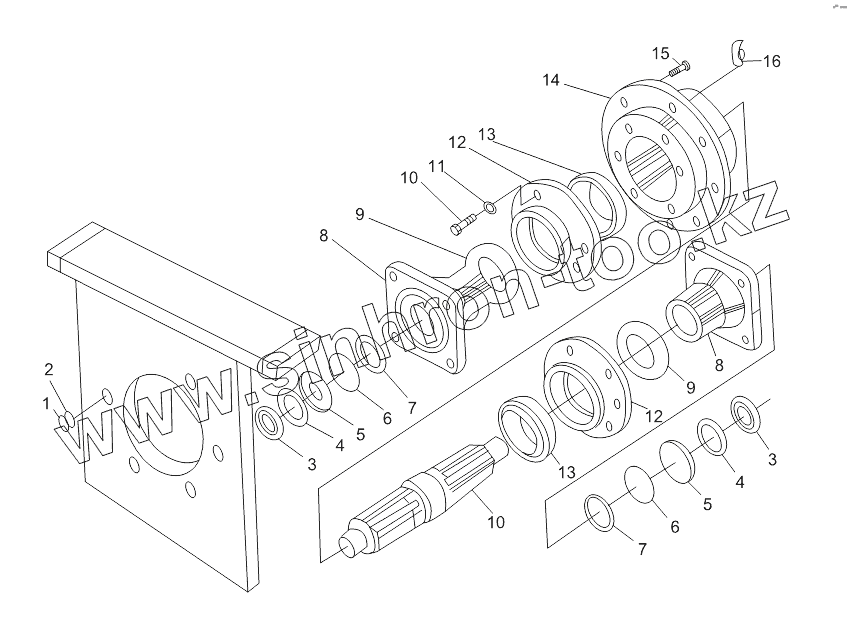

Каталог запасных частей к технике: Shantui SL-30W. Intermediate bearing case
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB6170-86 | nut | |
| 2 | GB93-87 | Washer | |
| 3 | GB812-67 | Round nut | |
| 4 | GB858-88 | Washer | |
| 5 | ZL30II-04301 | Washer | |
| 6 | ZL30II-04307 | O-ring | |
| 7 | ZL30II-04308 | Paper gasket | |
| 8 | ZL30II-04305 | Flange | |
| 9 | HG4-692-67 | Уплотнение масляное | |
| 10 | GB5783-86 | Bolt | |
| 11 | GB93-87 | Washer | |
| 12 | ZL30II-04303 | Bearing cover | |
| 13 | СВЯ272-94 | Bearing | |
| 14 | ZL30II-04304 | Bearing seat | |
| 15 | GB5783-86 | Bolt | |
| 16 | GB1153-79 | Oil cup | |
| 17 | ZL30II-04302 | Shaft |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
