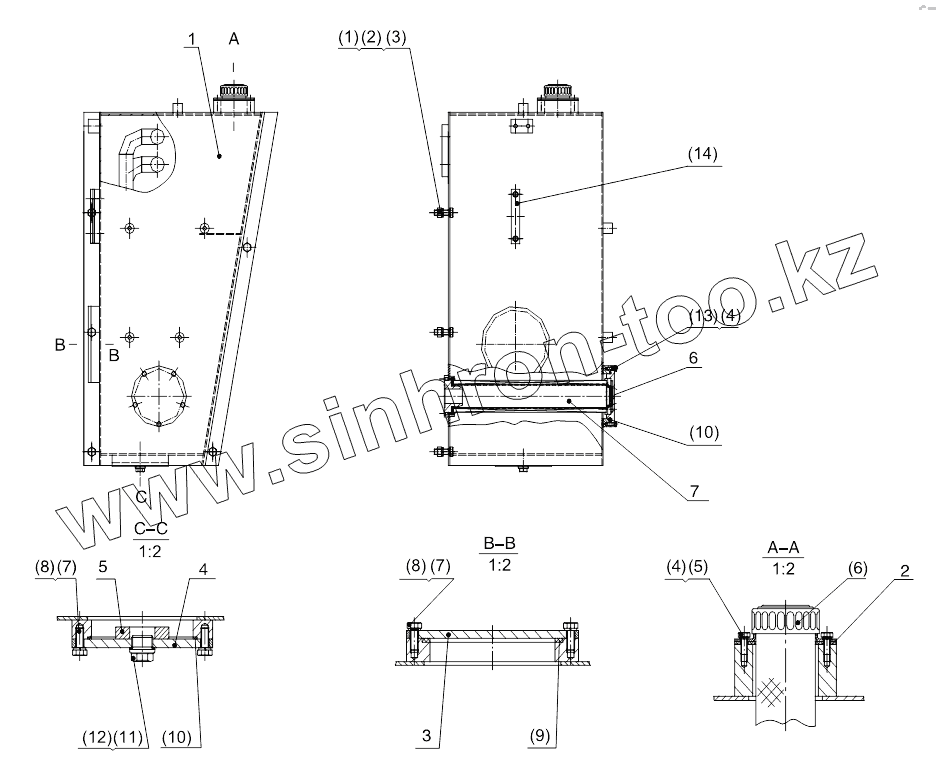

Каталог запасных частей к технике: Shantui SL-30W. Hydraulic tank assembly
1
2
3
4
5
6
7
(1)
(2)
(3)
(4)
(4)
(5)
(6)
(7)
(7)
(8)
(8)
(9)
(10)
(10)
(11)
(12)
(13)
(14)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DG930A-06201 | Hydraulic oil tank | |
| 2 | DG930A-06202 | Washer | |
| 3 | DG930A-06205 | Cover | |
| 4 | DG930A-06206 | Disk | |
| 5 | DG930A-06207 | Magnet | |
| 6 | DG930A-06208 | Cover | |
| 7 | DG930A-06209 | Filter | |
| (1) | GB6170-86 | nut | |
| (2) | GB93-87 | Washer | |
| (3) | GB5783-86 | Bolt | |
| (4) | GB93-87 | Washer | |
| (5) | GB5781-86 | Bolt | |
| (6) | ZL30-01-JYLQO | Oil-filling strainer | |
| (7) | GB5781-86 | Bolt | |
| (8) | GB93-87 | Washer | |
| (9) | GB1235-76 | O-ring | |
| (10) | GB1235-76 | O-ring | |
| (11) | JB1000-77 | Plug | |
| (12) | JB982-77 | Washer | |
| (13) | GB5781-86 | Bolt | |
| (14) | YWZ-127 | Level indicator |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
