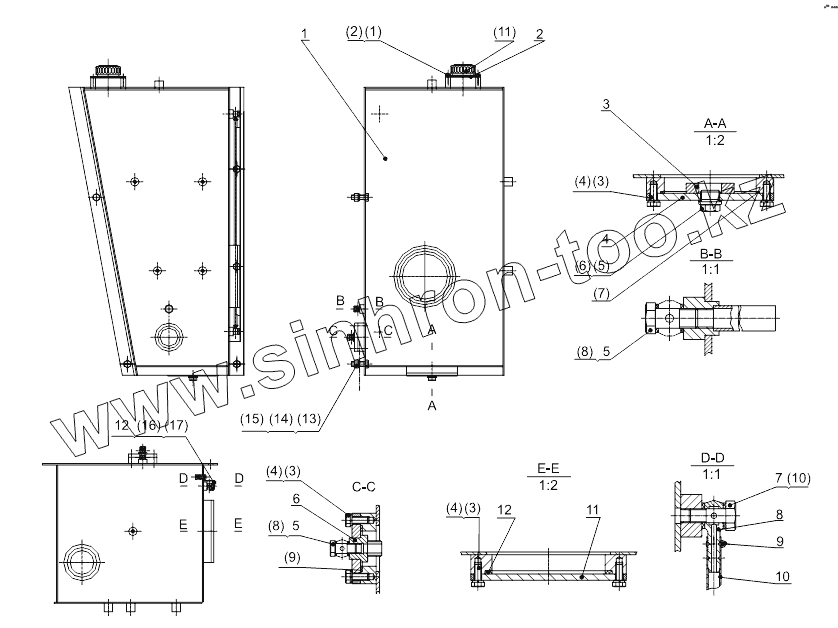

Каталог запасных частей к технике: Shantui SL-30W. Fuel tank assembly
1
2
3
4
5
5
6
7
8
9
10
11
12
12
(1)
(2)
(3)
(3)
(3)
(4)
(4)
(4)
(5)
(6)
(7)
(8)
(8)
(9)
(10)
(11)
(13)
(14)
(15)
(16)
(17)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL30GII-01201 | Fuel tank | |
| 2 | ZL30GII-01202 | Spacer | |
| 3 | ZL30GII-01203 | Magnet | |
| 4 | ZL30GII-01204 | Flange plate | |
| 5 | ZL30GII-01205 | Joint bolt | |
| 6 | ZL30GII-01206 | Suction pipe flange | |
| 7 | ZL30GII-01207 | Joint bolt | |
| 8 | ZL30GII-01208 | Fitting | |
| 9 | ZL30GII-01209 | Clamp | |
| 10 | ZL30GII-01210 | Plastic hose | |
| 11 | ZL30GII-01211 | Cover | |
| 12 | ZL30GII-01219 | Plate | |
| (1) | GB5781-86 | Bolt | |
| (2) | GB93-87 | Washer | |
| (3) | GB5781-86 | Bolt | |
| (4) | GB93-87 | Washer | |
| (5) | JB1000-77 | Plug | |
| (6) | JB982-77 | Washer | |
| (7) | GB1235-76 | O-ring | |
| (8) | JB982-77 | Washer | |
| (9) | GB1235-76 | O-ring | |
| (10) | JB982-77 | Washer | |
| (11) | ZL30-01-JYLQQ | Oil-filling strainer | |
| (12) | GB1235-76 | O-ring | |
| (13) | GB5783-86 | Bolt | |
| (14) | GB93-87 | Washer | |
| (15) | GB6170-86 | nut | |
| (16) | GB67-85 | Screw | |
| (17) | GB93-87 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
