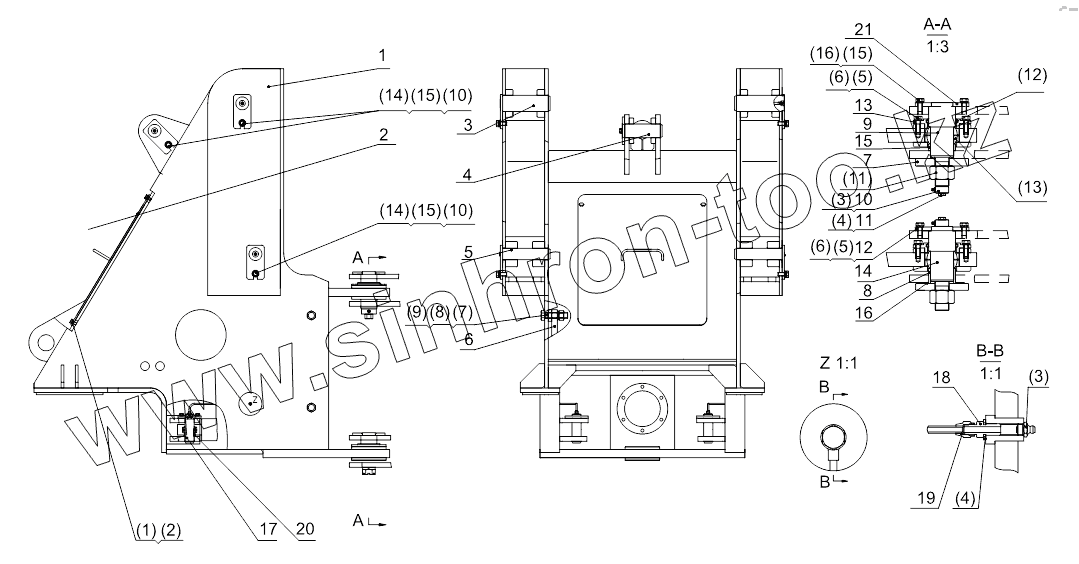

Каталог запасных частей к технике: Shantui SL-30W. Front frame assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
(1)
(2)
(3)
(3)
(4)
(4)
(5)
(5)
(6)
(6)
(7)
(8)
(9)
(10)
(10)
(11)
(12)
(13)
(14)
(14)
(15)
(15)
(15)
(16)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DG930A-09100 | Front frame | |
| 2 | DG930A-09200 | Front cover | |
| 3 | DG930A-09300 | Shaft | |
| 4 | DG930A-09400 | Shaft | |
| 5 | DG930A-09500 | Shaft | |
| 6 | DG930A-09001 | Lock plate | |
| 7 | DG930A-09002A | Pan | |
| 8 | DG930A-09003A | Sleeve | |
| 9 | DG930A-09004A | Shaft | |
| 10 | DG930A-09005 | Base | |
| 11 | DG930A-09006 | Link bolt | |
| 12 | DG930A-09007 | Press plate | |
| 13 | DG930A-09008 | Press plate | |
| 14 | DG930A-09009A | Shaft | |
| 15 | DG930A-09010A | Sleeve | |
| 16 | DG930A-09011A | Backing | |
| 17 | DG930A-09700 | Shaft | |
| 18 | DG930A-09012B | Joint | |
| 19 | DG930A-09013B | Oil pipe | |
| 20 | DG930A-09014 | Washer | |
| 21 | DG930A-09015 | Press plate | |
| (1) | GB5783-86 | Bolt | |
| (2) | GB93-87 | Washer | |
| (3) | GB1152-79 | Oil cup | |
| (4) | JB982-77 | Washer | |
| (5) | GB5783-86 | Bolt | |
| (6) | GB93-87 | Washer | |
| (7) | GB5783-86 | Bolt | |
| (8) | GB93-87 | Washer | |
| (9) | GB 6170-86 | Nut | |
| (10) | GB95-85 | Washer | |
| (11) | GB 6182-86 | Nut | |
| (12) | SJM03-1.70 | Scraper seal | |
| (13) | GB304.5-76 | Joint bearing | |
| (14) | GB5783-86 | Bolt | |
| (15) | GB93-87 | Washer | |
| (16) | GB5783-86 | Bolt |
