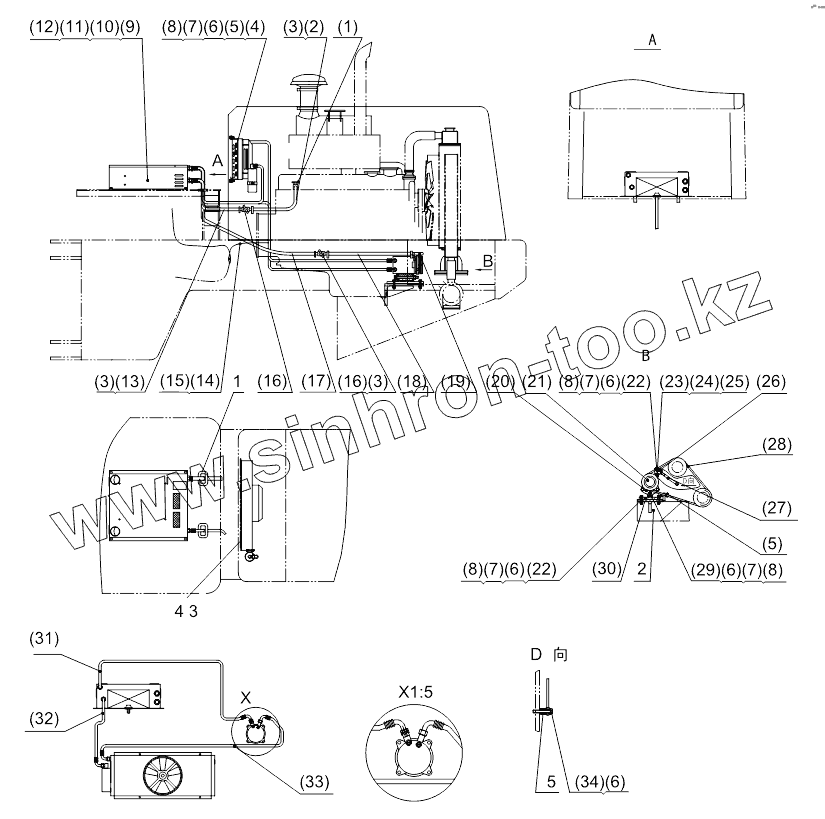

Каталог запасных частей к технике: Shantui SL-30W. Air Conditioner System (TD226B-6G)
1
2
3
4
5
(1)
(2)
(3)
(3)
(3)
(4)
(5)
(5)
(6)
(6)
(6)
(6)
(6)
(7)
(7)
(7)
(7)
(8)
(8)
(8)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(16)
(17)
(18)
(19)
(20)
(21)
(22)
(22)
(23)
(24)
(25)
(26)
(27)
(28)
(29)
(30)
(31)
(32)
(33)
(34)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL30G-17014 | Seal strip | |
| 2 | ZL30G-17009В | Bracket | |
| 3 | ZL30G-17023 | Left bracket | |
| 4 | ZL30G-17024 | Right bracket | |
| 5 | ZL30G-17022 | Distance sleeve | |
| (1) | DYZN05.DG01-0300000 | Transition joints | |
| (2) | Ф16x1440 | Inlet pipe | |
| (3) | JB3618.1-84 | Clamp | |
| (4) | TSL05.DG08 | Condenser | |
| (5) | GB5783-86 | Bolt | |
| (6) | GB95-85 | Washer | |
| (7) | GB93-87 | Washer | |
| (8) | GB6170-86 | nut | |
| (9) | TSZW05.DG02 | Air condition evaporator | |
| (10) | GB5783-86 | Bolt | |
| (11) | GB95-85 | Washer | |
| (12) | GB93-87 | Washer | |
| (13) | Ф16x1000 | Inlet pipe | |
| (14) | ZD5x250 | Nylon clamp | |
| (15) | TSGX05010X | Air condition wire | |
| (16) | TSZN05.DG01-0200000 | Water release switch | |
| (17) | Ф16x1230 | Return water pipe | |
| (18) | Ф16x1200 | Return water pipe | |
| (19) | DYZN05.DG01-0000002 | Outlet joint | |
| (20) | TSPZ.SYb-0001 | Transition plate | |
| (21) | DY5H14 | Compressor | |
| (22) | GB5783-86 | Bolt | |
| (23) | GB 6170-86 | Nut | |
| (24) | GB95-85 | Washer | |
| (25) | GB93-87 | Washer | |
| (26) | TSPZ.SYb-0002 | Adjusting plate | |
| (27) | TSPZ.SZa-0001 | Tension bolt | |
| (28) | V13-1380 | Belt | |
| (29) | GB5783-86 | Bolt | |
| (30) | TSPZ.SZc-0100 | Base plate unit | |
| (31) | TSGX05011D | Hose | |
| (32) | TSGX05007G2 | Hose | |
| (33) | TSGX05011G1 | Hose | |
| (34) | GB5783-86 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
