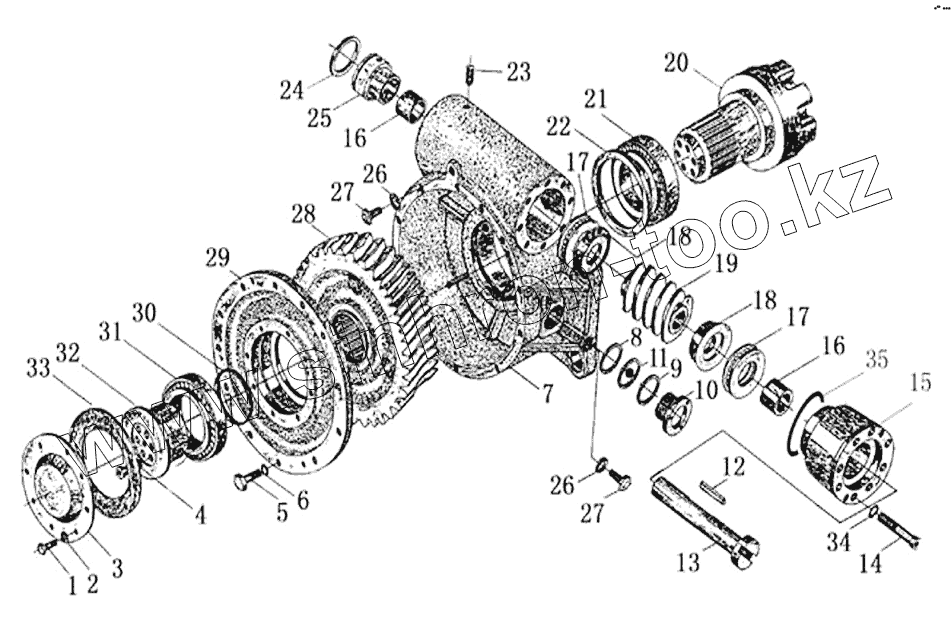

Каталог запасных частей к технике: Shantui SG18-3. TURBINE BOX
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01010-50816 | Болт | |
| 2 | 01642-20810 | Шайба | |
| 3 | 222-80-04007 | Cover | |
| 4 | 01252-71230 | Bolt | |
| 5 | 01010-51025 | Болт | |
| 6 | 01642-21016 | Washer | |
| 7 | 222-80-04014 | Turbine box housing | |
| 8 | 222-80-04016 | Pad | |
| 9 | 222-80-04018 | Pad | |
| 10 | 222-80-04015 | Plug | |
| 11 | 222-80-04017 | Glass | |
| 12 | 04000-10860 | Flat key | |
| 13 | 222-80-04004 | Shaft | |
| 14 | 01252-71070 | Bolt | |
| 15 | 222-80-04006 | Bearing support | |
| 16 | 222-80-04002 | Sleeve | |
| 17 | GB301-51209 | Bearing | |
| 18 | 222-80-04003 | Dish | |
| 19 | 222-80-04005 | Worm | |
| 20 | 222-80-04013 | Driving wheel | |
| 21 | GB297-32215 | Tapered roller bearing | |
| 22 | GB9877.1-FB95x130x12 | Oil seal | |
| 23 | GB71 | Bolt | |
| 24 | 07000-12055 | Кольцо | |
| 25 | 222-80-04001 | Bearing support | |
| 26 | 07002-11423 | Кольцо круглого сечения | |
| 27 | 07040-11409 | plug | |
| 28 | 222-80-04011 | Turbine | |
| 29 | 222-80-04009 | Cover | |
| 30 | 222-80-04012 | Shim | |
| 31 | GB297-32015 | Roller bearing | |
| 32 | 222-80-04010 | Bearing cover | |
| 33 | 222-80-04008 | Gasket | |
| 34 | 01602-21030 | Шайба | |
| 35 | 07000-12070 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
