Каталог запасных частей к технике: Shantui SG18-3. TRAVELING BRAKE PIPING SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

6

6

6

6

6

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

19

19

20

21

22

23

24

25

26

27

28

29

29

30

31

32

33

34

35

36

37

38

39

39

40

40

41

42

43

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

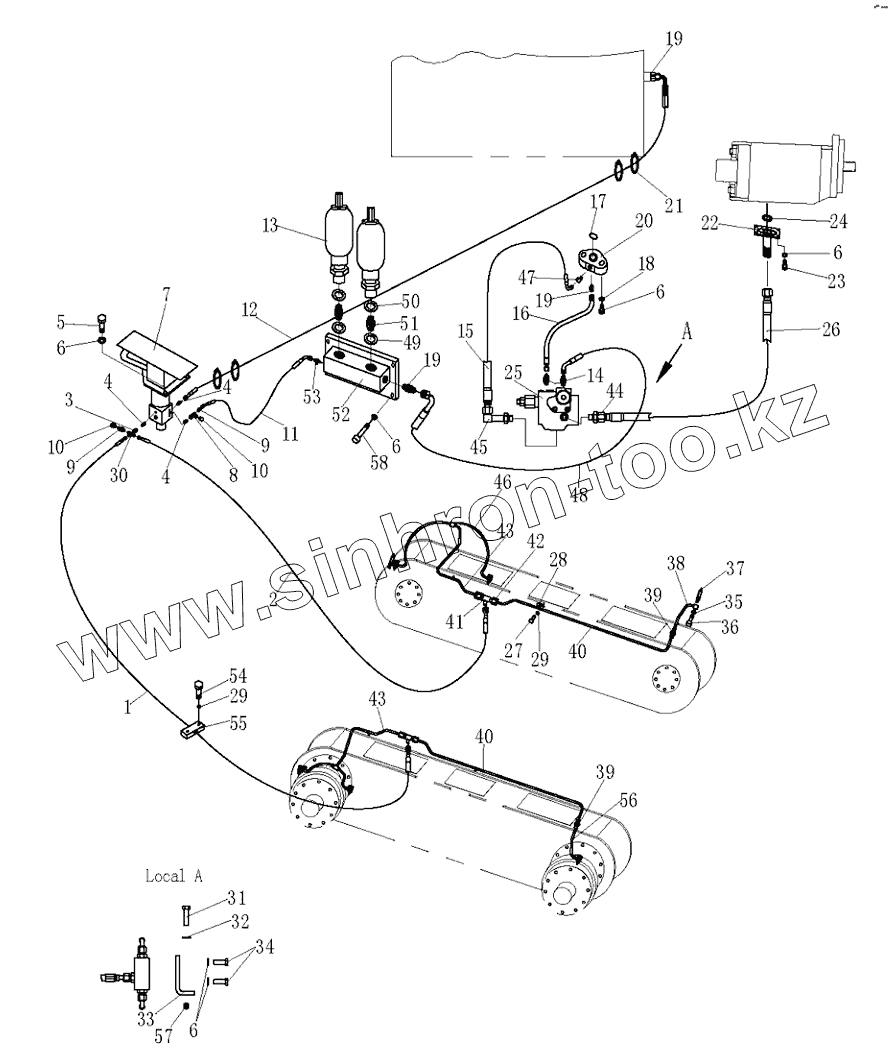

Позиция на иллюстрации	Заводской номер детали		Название детали
1	222-77-38000		Hose
2	222-77-39000		Hose
3	222-77-00016		Nipple
4	222-77-00017		Nipple
5	01010-51030		Болт
6	01643-31032		Шайба
7	222-77-40000		Brake valve assy
8	222-77-05000		Nipple
9	222-77-00019		Nipple
10	222-77-00020		Nipple
11	222-77-41000		Hose
12	222-77-47000		Hose
13	222-77-11000		Accumulator
14	222-77-00021		Nipple
15	222-77-48000		Hose
16	222-77-42000		Hose
17	07000-13025		Кольцо
18	01010-51060		Болт
19	222-77-10000		Nipple
20	222-77-00023		Seat
21	08034-20834		Clamp
22	222-77-24000		Oil tube
23	01010-51035		Болт
24	07000-13026		O-ring
25	222-77-43000		Valve
26	222-77-49000		Hose
27	01010-50810		Bolt
28	08035-11010		Clip
29	01643-30823		Шайба
30	222-77-00024		Joint
31	01010-51240		Болт
32	01643-31232		Шайба
33	222-77-00026		Plate
34	02010-70632		bolt
35	07303-01218		Gasket
36	222-77-00015		Bolt
37	222-77-00003		Plug
38	222-77-33000		Tube
39	222-77-19000		Nipple
40	222-77-44000		Tube
41	222-77-34000		Nipple
42	01583-51408		Nut
43	222-77-45000		Tube
44	222-77-00027		Nipple
45	222-77-46000		Elbow
46	222-77-36000		Tube
47	222-76-14000		Elbow
48	222-77-50000		Hose
49	07303-02230		Gasket
50	07303-02735		Gasket
51	222-77-00001		Nipple
52	222-77-09000		Bracket
53	222-77-31000		Tee joint
54	01010-50816		Болт
55	04434-51708		Clip
56	222-77-37000		Tube
57	01580-01210		Гайка
58	01010-51025		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
