Каталог запасных частей к технике: Shantui SG18-3. TILT OIL CYLINDER ASSY

Тип техники

Марка

Модель

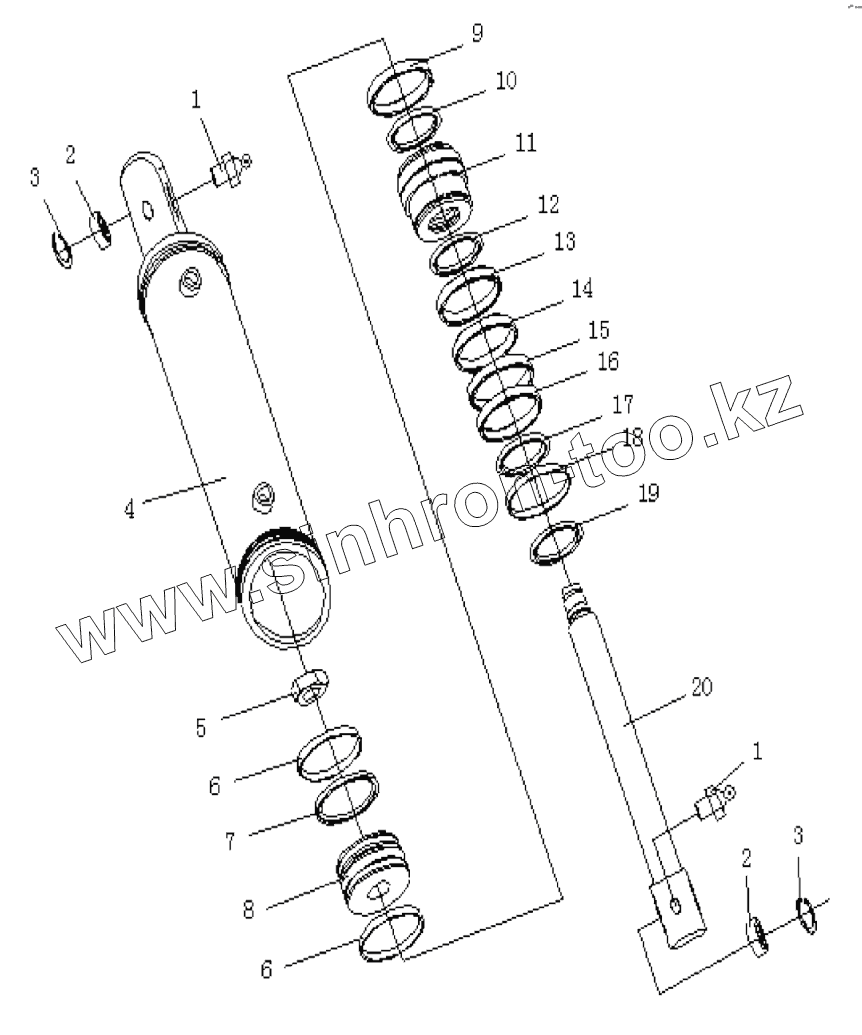

Схема

1

1

2

2

3

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07020-01021		Масленка
2	GB304.5-GE35ES		Joint bearing
3	04065-05520		Открытое кольцо
4	222-76-02200		Cylinder drum
5	07165-13033		Nut
6	222-62-11008		Support ring
7	222-62-11600		Glyd ring
8	222-62-11003		Piston
9	07000-12025		O-ring
10	222-62-11004		Cylinder head
11	222-62-11500		Bushing
12	07000-12075		O-ring
13	07146-02076		Guard ring
14	222-62-11007		Step seal
15	222-62-11400		Ky-ring
16	222-62-11300		Bushing
17	07000-12080		O-ring
18	222-62-11006		Ring, dust
19	07179-00069		Retainer
20	222-76-02100		Rod

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
