Каталог запасных частей к технике: Shantui SG18-3. REFUELING PIPE ASSEMBLY

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано SD16 (2010) SD16 (вариант) (2014) SD16E (2010) SD16L (2010) SD22 (вариант) (2013) SD32 (вариант) (2011) Shantui SD10YE (2015) Shantui SD16 (2008) Shantui SD22 (2008) Shantui SD23 (2003) Shantui SD23 (вариант) (2013) Shantui SD32 (2005) Shantui SD42-3 (2008) Shantui SG16-3 (2014) Shantui SG18-3 (2014) SL-30W (2010) SL-50W (2013) Каток SR12-5 (2013) Каток SR14M-2 (2012) Каток SR16 (2014) Каток SR18 (2011) Каток SR18M (2010) Каток SR20M (2014) Погрузчик SF15, SF18 (2010) Погрузчик SF30 (2013) Погрузчик SF45T (2013) Погрузчик SF50/SF60/SF70 (2013) Погрузчик вил. 2-2.5t (2010)

Схема > Не выбрано ENGINE MOUNTING AND ATTACHMENT AIR CLEANER ENGINE MOUNTING AND ATTACHMENT COOLING SYSTEM RADIATOR COOLING SYSTEM RADIATOR FUEL TANK AND PIPING FUEL TANK AND PIPING ENGINE CONTROL ENGINE CONTROL TRANSMISSION CASE AND ASSEMBLY TRANSMISSION CASE PART,TORQUE CONVERTER OIL SUCTION PIPE ASSEMBLY SENSOR ASSEMBLY ENGINE CONNECTION ASSEMBLY REFUELING PIPE ASSEMBLY OIL FILTER ASSEMBLY CLUTCH ASSEMBLY CLUTCH ASSEMBLY CLUTCH ASSEMBLY P.T.O ASSEMBLY P.T.O ASSEMBLY HOUSING ASSEMBLY CONTROL VALVE ASSEMBLY INPUT ASSEMBLY OUTPUT ASSEMBLY CONTROL VALVE ASSEMBLY TACHOMETER ASSEMBLY IDLE WHEEL ASSEMBLY SHUTDOWN BRAKE ASSEMBLY PRESSURE VALVE ASSEMBLY TRANSMISSION CASE AND ASSEMBLY GEAR SHIFT CONTROL ASSY Variable speed torque and pull-out pipe (Cummins) Variable speed torque and pull-out line (Shangchai) OIL CYLINDER ASSY DRIVE SHAFT ASSY PARKING BRAKE SYSTEM REAR AXLE REAR AXLE SUPPORT DEVICE DIFFERENTIAL ASSY MAIN FRAME MAIN FRAME FRAME BALANCE BOX BRAKE ASSY FRONT AXLE ASSY Steering and tilting lines (without bypass valve) Steering and tilting line (with bypass valve) TILT OIL CYLINDER ASSY STEERING OIL CYLINDER ASSY (L.H.) STEERING OIL CYLINDER ASSY (R.H.) TURNING OIL CYLINDER (L.H.) TURNING OIL CYLINDER (R.H.) TRAVELING BRAKE PIPING SYSTEM COUNTERWEIGHT COUNTERWEIGHT HOOD ASSY HOOD ASSY TRANSMISSION CASE PTOTECT COVER ASSY OIL TANK ASSY HYDRAUTIC PIPING ASSY BLADE LIFT AND TILT PIPING ASSY BLADE TILT OIL CYLINDER ASSY BLADE LIFTING OIL CYLINDER ASSY ROTARY AND TILT PIPING ASSY OIL CYLINDER ASSY TILT OIL CYLINDER ASSY (R.H.) TILT OIL CYLINDER ASSY (L.H.) WORK EQUIPMENT CONTROL WORK EQUIPMENT ASSY BLADE TURBINE BOX WORK EQUIPMENT ASSY BLADE ELECTRICAL SYSTEM (FOR CUMMINS) ELECTRICAL SYSTEM (FOR CUMMINS) ELECTRICAL SYSTEM (FOR CUMMINS) ELECTRICAL SYSTEM (FOR SDEC) ELECTRICAL SYSTEM (FOR SDEC) ELECTRICAL SYSTEM (FOR SDEC) CAB ELECTRIC SYSTEM TRACTION FRAME OPERATORS SEAT SEAT CAB ASSY CAB ASSY CAB ASSY CAB ASSY AIR CONDITIONER ASSY AIR CONDITIONER ASSY LABEL PLATE ASSY LABEL PLATE ASSY CAB DECORATE TOOL IN COMPANY WITH MACHINE TOOL BOX FRAME, FLOOR PLATE TIRE PROTECTION SYSTEM BLADE ASSY OIL CYLINDER FOR FRONT MOLDBOARD RIPPER ASSY RIPPER PIPING ASSY RIPPER OIL CYLINDER

1

2

2

3

4

5

6

7

8

9

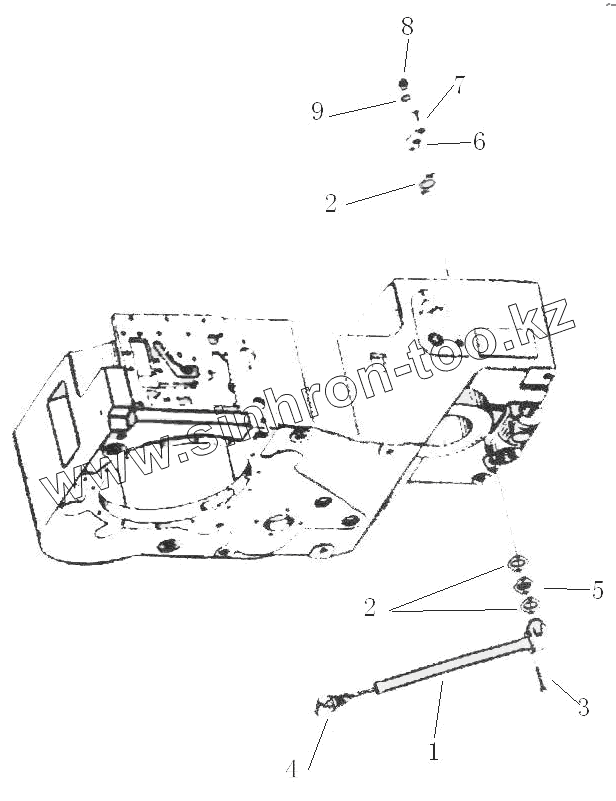

Позиция на иллюстрации	Заводской номер детали		Название детали
1	222-15-04133		Refueling pipe group
2	222-15-04134		Gasket
3	01010-50850		Болт
4	222-15-04135		Dipstick unit
5	222-15-04136		Plate
6	222-15-04137		Plate
7	GB5783-86		Bolt
8	222-15-04138		Plug
9	222-15-04139		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
