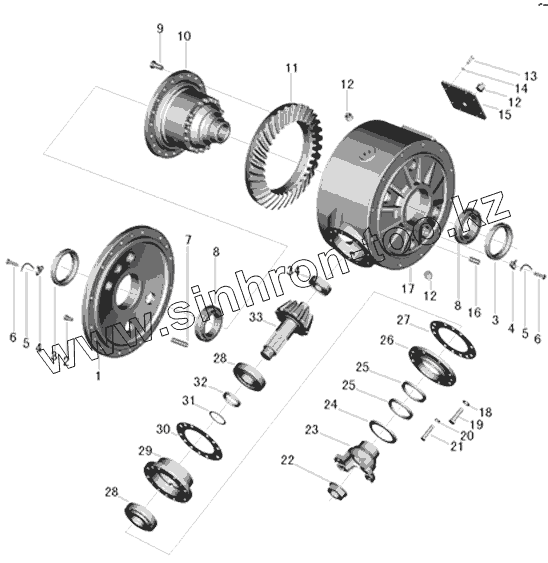

Каталог запасных частей к технике: Shantui SG18-3. REAR AXLE

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

6

7

8

8

9

10

11

12

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

26

27

28

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	222-18-01001		Case cover
2	GB/T70.1-2000		Bolt
3	222-18-01002		Not
4	222-18-01003		Lock blade
5	GB/T343-1994		Steel wire
6	GB/T32.3-1988		Bolt
7	GB/T879.1-2000		Cylindical pin
8	GB/T297-1994		Bearing
9	GB/T5782-2000		Bolt
10	222-18-01100		Differential assy
11	222-18-01004		Disc gear
12	402223		Plug
13	GBT5782-2000		Bolt
14	GB/T93-1987		Washer
15	222-18-01005		Cover, rear
16	GBT879.1-2000		Pin
17	222-18-01007		Main drive case
18	GBT93-1987		Washer
19	GB//T5782-2000		Bolt
20	GB//T93-1987		Washer
21	GB///T5782-2000		Bolt
22	222-18-01008		Locking nut
23	222-18-01016		Input flange
24	222-18-01017		Cover, dust
25	GB/T9877.1-88		Washer
26	222-18-01009		Seal cap
27	222-18-01010		Gasket
28	GB//T297-1994		Bearing
29	222-18-01011		Bearing sleeve
30	222-18-01012		Spacer
31	222-18-01013		Spacer
32	222-18-01014		Sleeve
33	222-18-01015		Bevel gear
34	GB/T283-1994		Bearing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
