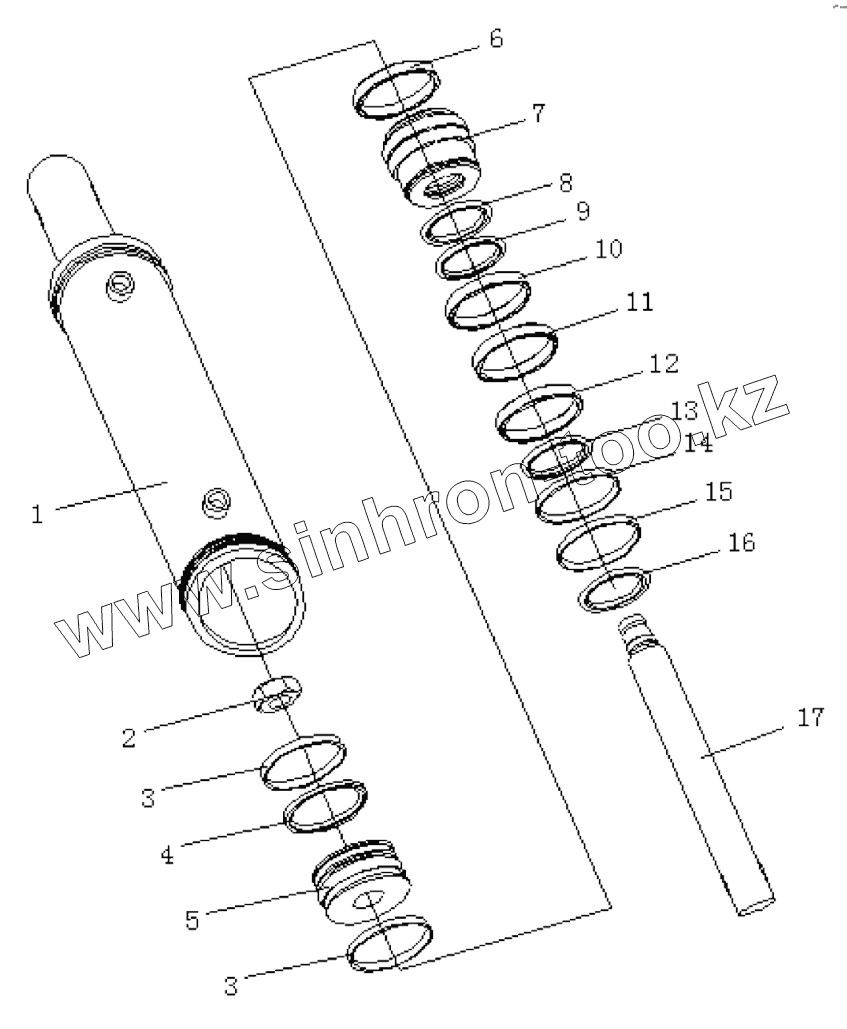

Каталог запасных частей к технике: Shantui SG18-3. OIL CYLINDER ASSY

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	222-63-08100		Cylinder drum
2	07165-13033		Nut
3	222-62-11008		Support ring
4	222-62-11600		Glyd ring
5	222-62-11003		Piston
6	07000-12025		O-ring
7	222-62-11004		Cylinder head
8	222-62-11500		Bushing
9	07000-12075		O-ring
10	07146-02076		Guard ring
11	222-62-11007		Step seal
12	222-62-11400		Ky-ring
13	222-62-11300		Bushing
14	07000-12080		O-ring
15	222-62-11006		Ring, dust
16	07179-00069		Retainer
17	222-63-08001		Rod

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
