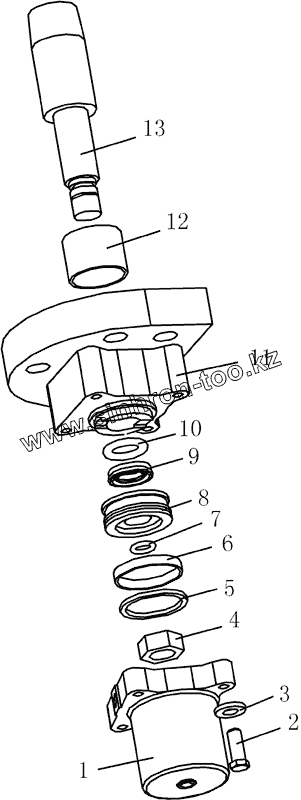

Каталог запасных частей к технике: Shantui SG18-3. OIL CYLINDER ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 222-75-11001 Cylinder drum
2 01010-51045 Болт
3 01643-31032 Шайба
4 222-75-11002 Nut
5 222-75-11100 Glyd ring
6 222-75-11200 Support ring
7 07000-13022 O-ring
8 222-75-11003 Piston
9 222-75-11004 Ring, seal
10 07000-12080 O-ring
11 222-75-11005 Cylinder head
12 222-75-11006 Bushing
13 222-75-32001 Rod
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
