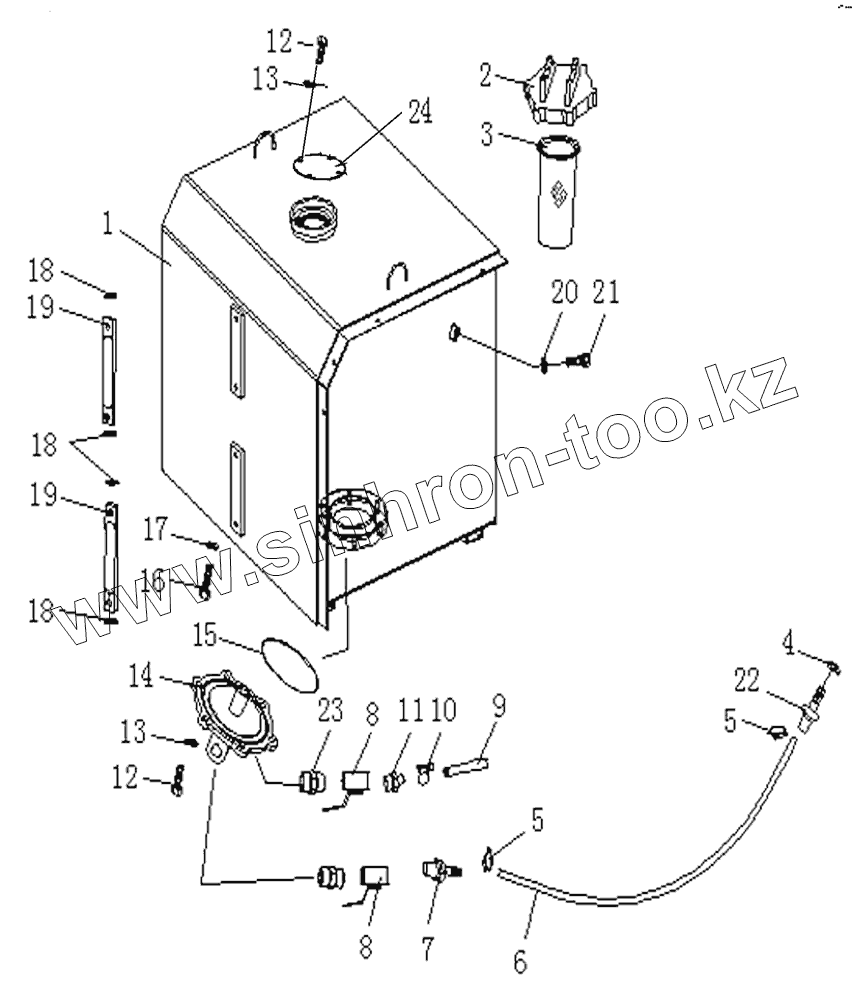

Каталог запасных частей к технике: Shantui SG18-3. FUEL TANK AND PIPING

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

8

9

10

11

12

12

13

13

14

15

16

17

18

18

18

19

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	222-04-03000		Fuel tank
2	222-04-06000		Oil tank cover
3	07056-18416		Фильтровальная сетка
4	07002-11423		Кольцо круглого сечения
5	07281-00229		Hose clip
6	07288-01213		Hose
7	222-04-00011		Nipple
8	07700-40460		Клапан
9	07270-21265		Hose
10	07281-00197		Зажим
11	222-04-00013		Joint
12	01010-51025		Болт
13	01643-31032		Шайба
14	222-04-00014		Flange
15	07000-12135		0-ring
16	01010-51435		Болт
17	01643-31445		Уплотнительная шайба
18	07005-01212		Gasket
19	222-04-02000		Dipstick
20	07206-31014		Bolt
21	07005-01412		Герметичная шайба
22	222-04-00012		Nipple
23	07325-10400		Nipple
24	222-04-00015		Cover

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
