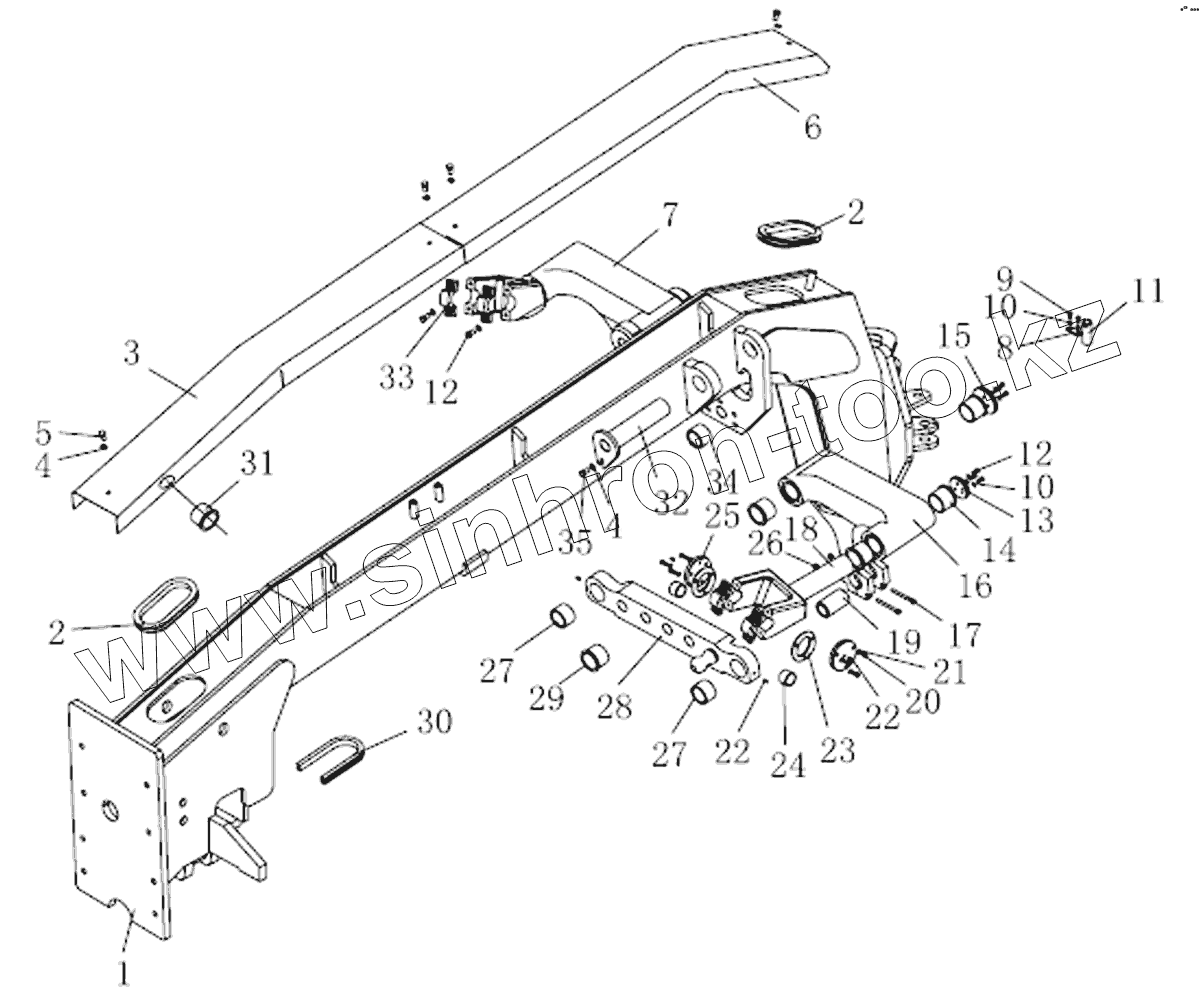

Каталог запасных частей к технике: Shantui SG18-3. FRAME

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

6

7

8

9

10

10

11

12

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

27

28

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	222-31-06000		Frame
2	222-31-00022		Ring tube
3	222-31-00020		Plate
4	01643-31645		Шайба
5	01010-51630		Болт
6	222-31-00019		Plate
7	222-31-00002		Support
8	04082-00209		Перегородка
9	01010-51225		Болт
10	01643-31232		Шайба
11	222-31-00010		Shaft
12	01010-51245		Болт
13	222-31-00015		Cover
14	222-31-00011		Copper sheathing
15	222-31-00012		Cover
16	222-31-00001		Support
17	01011-51230		Болт
18	222-31-00016		Bracket
19	222-31-00037		Shaft
20	01010-51025		Болт
21	01643-31032		Шайба
22	07020-01021		Масленка
23	222-31-00023		Washer
24	222-31-00024		Bushing
25	222-31-00018		Cover
26	01580-11210		Гайка
27	222-31-00013		Bushing
28	222-31-05000		Beam
29	222-31-00036		Sleeve
30	222-31-00038		Loop
31	08037-02512		Grommet
32	222-31-04000		Pin shaft
33	222-31-00017		Cover
34	222-31-00030		Copper sheathing
35	01010-51640		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
