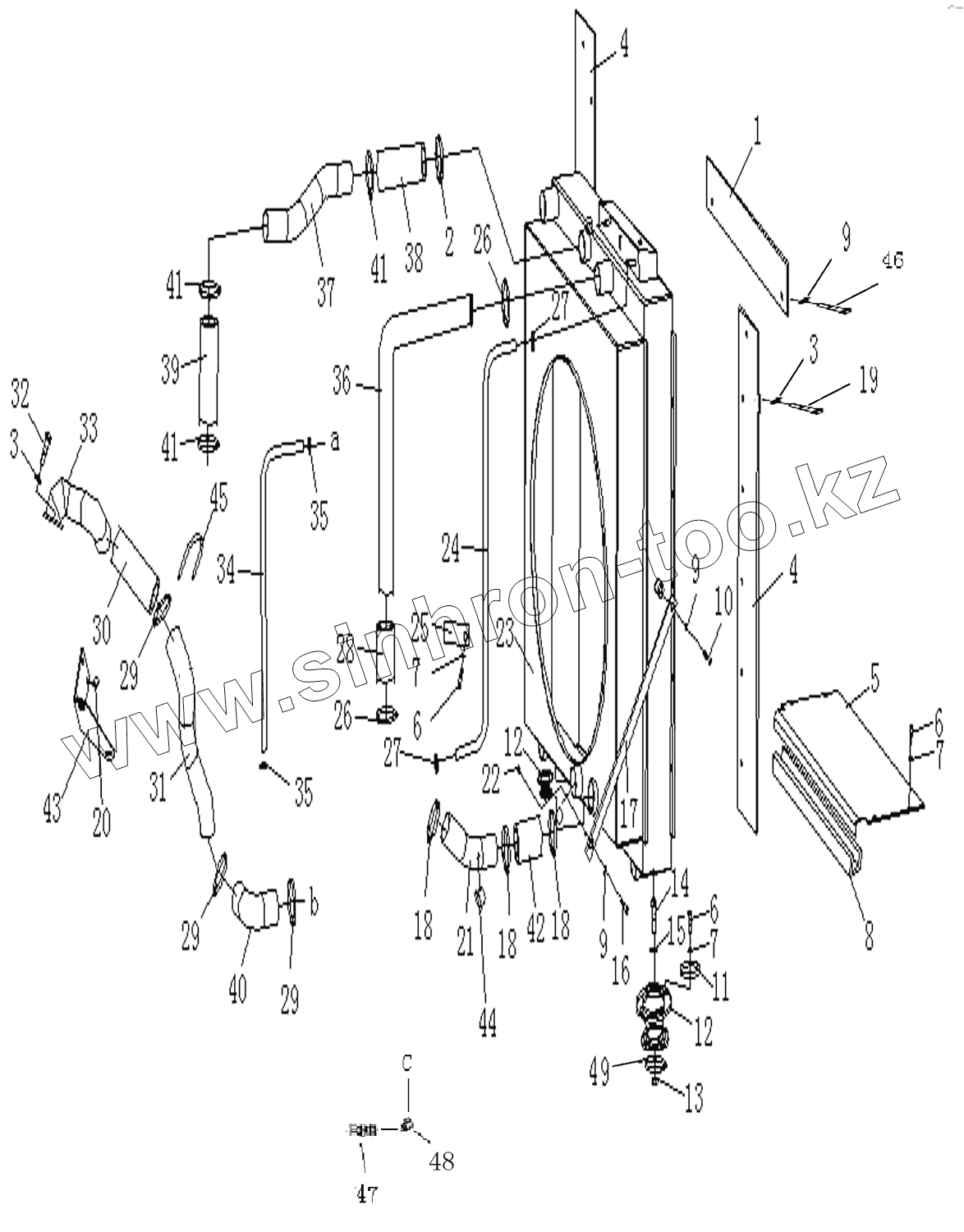

Каталог запасных частей к технике: Shantui SG18-3. COOLING SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

6

6

7

7

7

8

9

9

9

10

11

12

12

13

14

15

16

17

18

18

18

19

20

21

22

23

24

25

26

26

27

27

28

29

29

29

30

31

32

33

34

35

35

36

37

38

39

40

41

41

41

42

43

44

45

45

46

47

48

49

Позиция на иллюстрации	Заводской номер детали		Название детали
1	222-03-16000		Seal plate
2	224-03-03000		Radiator
3	01643-30823		Шайба
4	222-03-09000		Seal plate
5	224-03-00005		Plate
6	01010-51020		Болт
7	01643-31032		Шайба
8	222-03-00012		Seal strip
9	01643-31232		Шайба
10	01010-51225		Болт
11	247-01-00005		Washer
12	263-51-07000		Shock absorber
13	01580-12016		Nut
14	01011-52020		Bolt
15	01643-32060		Шайба
16	01010-51240		Болт
17	222-03-00013		Plate
18	07281-00709		Hose clip
19	01010-50820		Болт
20	01580-10806		Гайка
21	222-03-14000		Tube
22	01580-11210		Гайка
23	222-03-18000		Radiator
24	07261-02012		Hose
25	08035-13010		Clip
26	07281-00809		Зажим
27	07281-00359		clip
28	222-03-00001		Hose
29	222-03-11000		T-clamp
30	222-03-00033		Tube
31	222-03-00016		Tube
32	01010-50825		Болт
33	222-03-13000		Tube
34	07260-00990		Hose
35	07281-00197		Зажим
36	224-03-00003		Tube
37	222-03-00020		Tube
38	222-03-00019		Tube
39	222-03-00018		Tube
40	222-03-00017		Tube
41	222-03-15000		Clamp
42	222-03-00023		Rubber tube
43	222-03-00026		Plate
44	222-03-00024		Plug
45	222-03-00022		U-clip
45	224-03-00009		U-clip
46	01010-51220		Болт
47	222-76-00006		Nipple
48	224-76-05000		Nipple
49	263-51-00008		Regulation gasket

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
