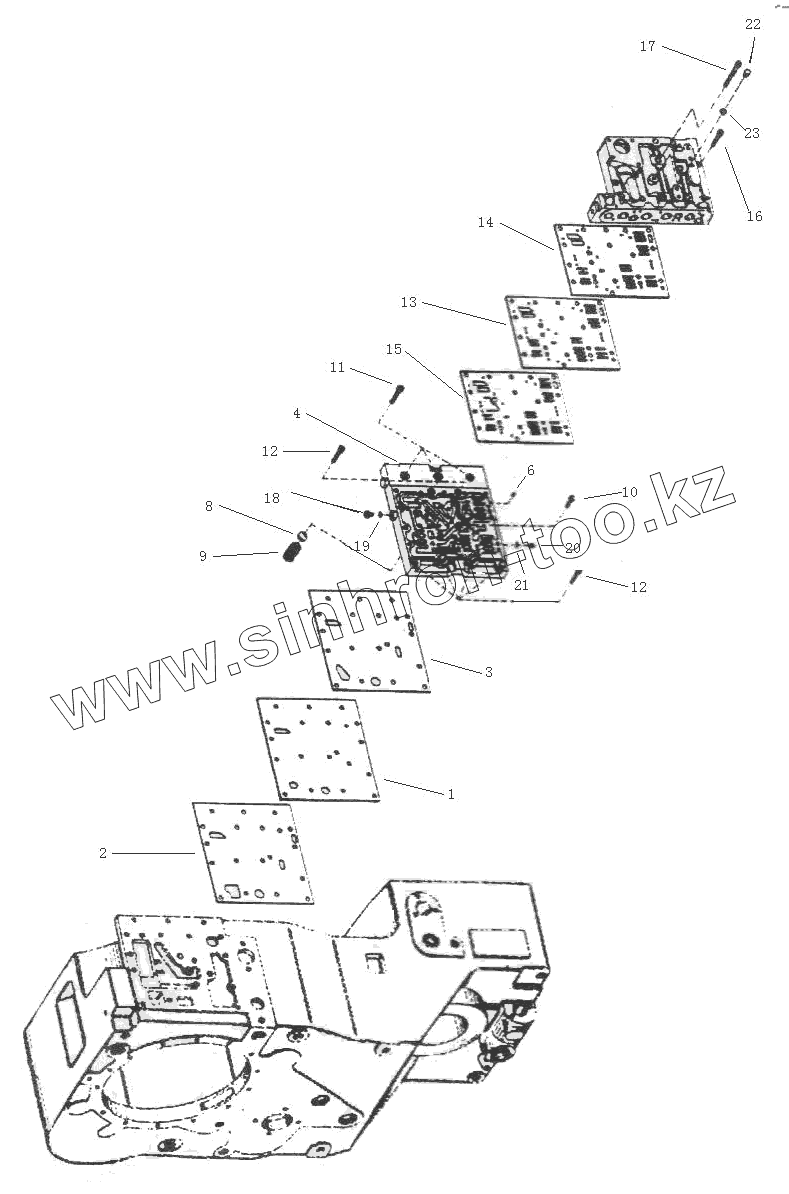

Каталог запасных частей к технике: Shantui SG18-3. CONTROL VALVE ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
6
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 222-15-04071 Lower baffle
2 222-15-04072 Sealing plate
3 222-15-04073 Sealing plate
4 222-15-04074 Oil-line plate
5 222-15-04075 Oil-line plate
6 222-15-04076 Throttle orifice
7 222-15-04077 Throttle orifice
8 222-15-04078 Steel ball
9 222-15-04079 Spring
10 01252-70830 Bolt
11 01252-70845 Bolt
12 01252-70835 Bolt
13 222-15-04080 Upper baffle
14 222-15-04081 Sealing plate
15 222-15-04082 Sealing plate
16 01252--70845 Sealing plate
17 01252-70875 Bolt
18 JB1000-77 Plug
19 222-15-04083 Copper washer
20 222-15-04084 Bolt
21 222-15-04085 Copper washer
22 JB1000--77 Plug
23 222-15-04086 Copper washer
