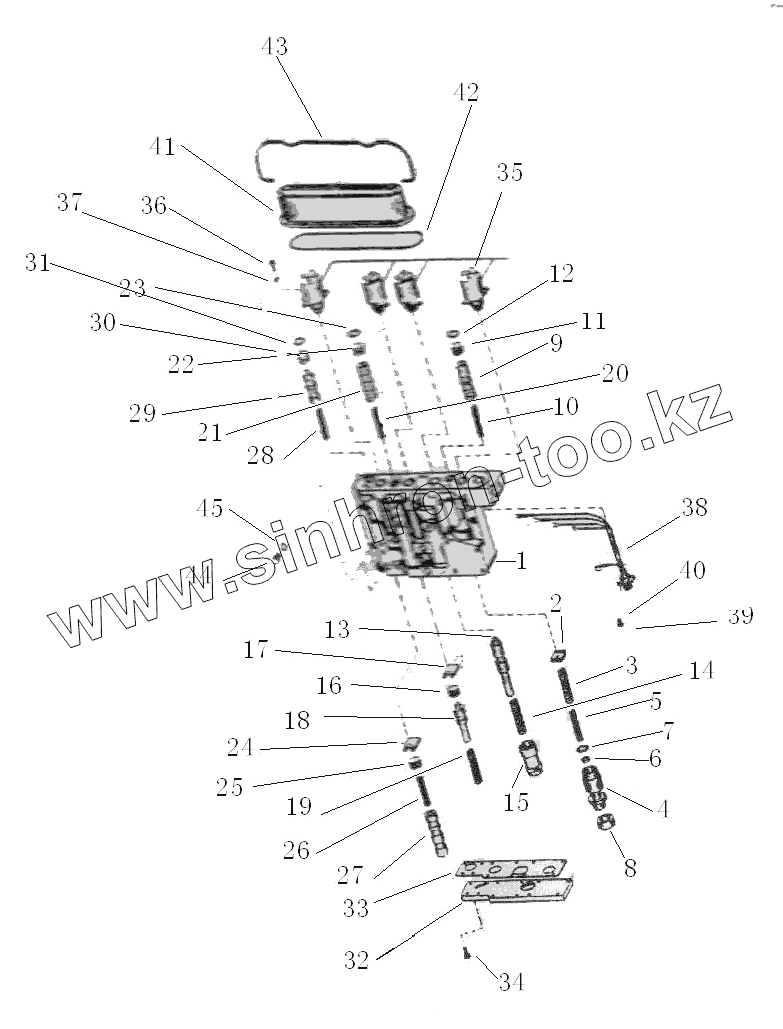

Каталог запасных частей к технике: Shantui SG18-3. CONTROL VALVE ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 222-15-04283 | Valve body | |
| 2 | 222-15-04284 | Locking plate | |
| 3 | 222-15-04285 | Spring | |
| 4 | 222-15-04286 | Valve core | |
| 5 | 222-15-04287 | Spring | |
| 6 | 222-15-04288 | Spacer | |
| 7 | 222-15-04289 | Washer | |
| 8 | 222-15-04290 | Bushing | |
| 9 | 222-15-04291 | Valve core | |
| 10 | 222-15-04292 | Spring | |
| 11 | 222-15-04293 | Pin | |
| 12 | 222-15-04294 | O-ring | |
| 13 | 222-15-04295 | Valve core | |
| 14 | 222-15-04296 | Spring | |
| 15 | 222-15-04297 | Valve core | |
| 16 | 222-15-04298 | Pin | |
| 17 | 222-15-04299 | Plate | |
| 18 | 222-15-04300 | Valve core | |
| 19 | 222-15-04301 | Spring | |
| 20 | 222-15-04302 | Spring | |
| 21 | 222-15-04303 | Valve core | |
| 22 | 222-15-04304 | Pin | |
| 23 | 222-15-04305 | O-ring | |
| 24 | 222-15-04306 | Locking plate | |
| 25 | 222-15-04307 | Pin | |
| 26 | 222-15-04308 | Spring | |
| 27 | 222-15-04309 | Valve core | |
| 28 | 222-15-04310 | Spring | |
| 29 | 222-15-04311 | Valve core | |
| 30 | 222-15-04312 | Pin | |
| 31 | 222-15-04313 | O-ring | |
| 32 | 222-15-04314 | Cover | |
| 33 | 222-15-04315 | Gasket | |
| 34 | GB5783-86 | Bolt | |
| 35 | 222-15-04316 | Magnet valve | |
| 36 | 01252-70512 | Bolt | |
| 37 | GB859-87 | Washer, spring | |
| 38 | 222-15-04317 | Cable unit | |
| 39 | GB60-85 | Slotted screw | |
| 40 | 222-15-04318 | Saddle elastic washer | |
| 41 | 222-15-04319 | Solenoid valve casing | |
| 42 | 222-15-04320 | O-ring | |
| 43 | 222-15-04321 | Cramp | |
| 44 | JB1000-77 | Plug | |
| 45 | 222-15-04322 | Copper washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
