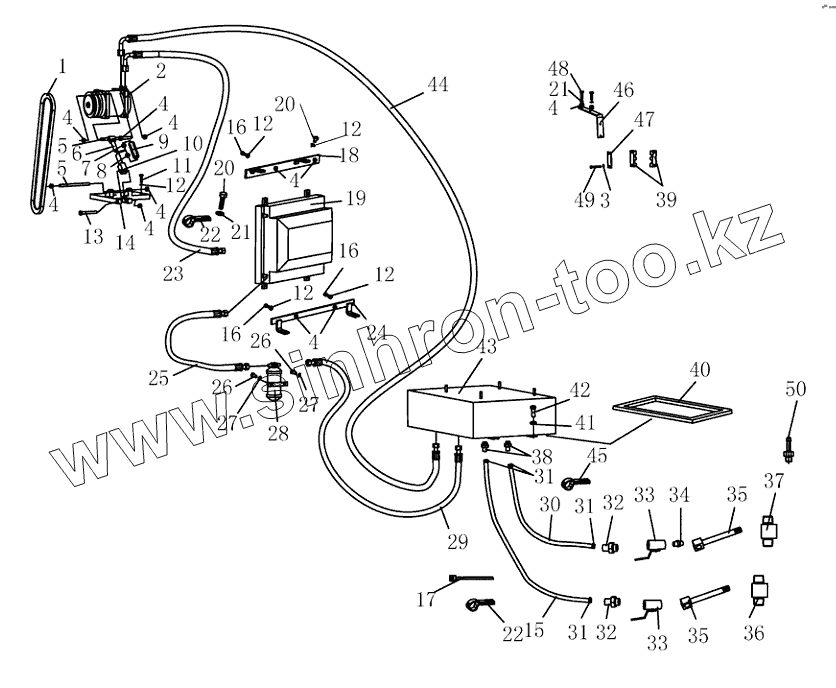

Каталог запасных частей к технике: Shantui SG18-3. AIR CONDITIONER ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
4
4
4
4
4
5
5
6
7
8
9
10
11
12
12
12
12
12
13
14
15
16
16
16
17
18
19
20
20
21
21
22
22
23
24
25
26
26
27
27
28
29
30
31
31
31
32
32
33
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
1 222-58-00007 Belt
2 263-58-01000 Compressor
3 01643-30823 Шайба
4 01580-11008 Гайка
5 263-58-00002 Cable
6 263-58-06000 Hose
7 263-58-00007 Nut
8 263-58-00008 Nut
9 263-58-00003 Hose
10 263-58-00004 Shank
11 01010-51035 Болт
12 01643-31032 Шайба
13 01010-51085 Болт
14 222-58-12000 Bracket
15 224-58-00002 Hot water pipe
16 01010-51025 Болт
17 08034-20834 Clamp
18 222-58-11000 Upper bracket
19 263-58-03000 Condenser assy
20 01010-51020 Болт
21 01640-21016 Шайба
22 08035-12510 Clip
23 222-58-04000 Hose
24 222-58-10000 Nether bracket
25 222-58-05000 Hose
26 01010-50610 Bolt
27 01640-20610 Washer
28 263-58-09000 Tin
29 222-58-01000 Hose
30 222-58-00003 Hose
31 07281-00229 Hose clip
32 263-58-00009 Nipple
33 07700-40460 Клапан
34 07325-10400 Nipple
35 263-58-15000 Hose
36 222-58-00011 Tee joint
37 222-58-24000 Nipple
38 222-58-03000 Nipple
39 222-58-00009 Rubber plate
40 222-58-00004 Sponge
41 01643-31232 Шайба
42 01010-51220 Болт
43 25A-58-08000 Evaporator assy
44 222-58-02000 Hose
45 08035-13008 Clip
46 222-58-00010 Plate
47 222-58-00008 Plate
48 01010-51030 Болт
49 01010-50885 Bolt
50 222-58-00013 Connector
