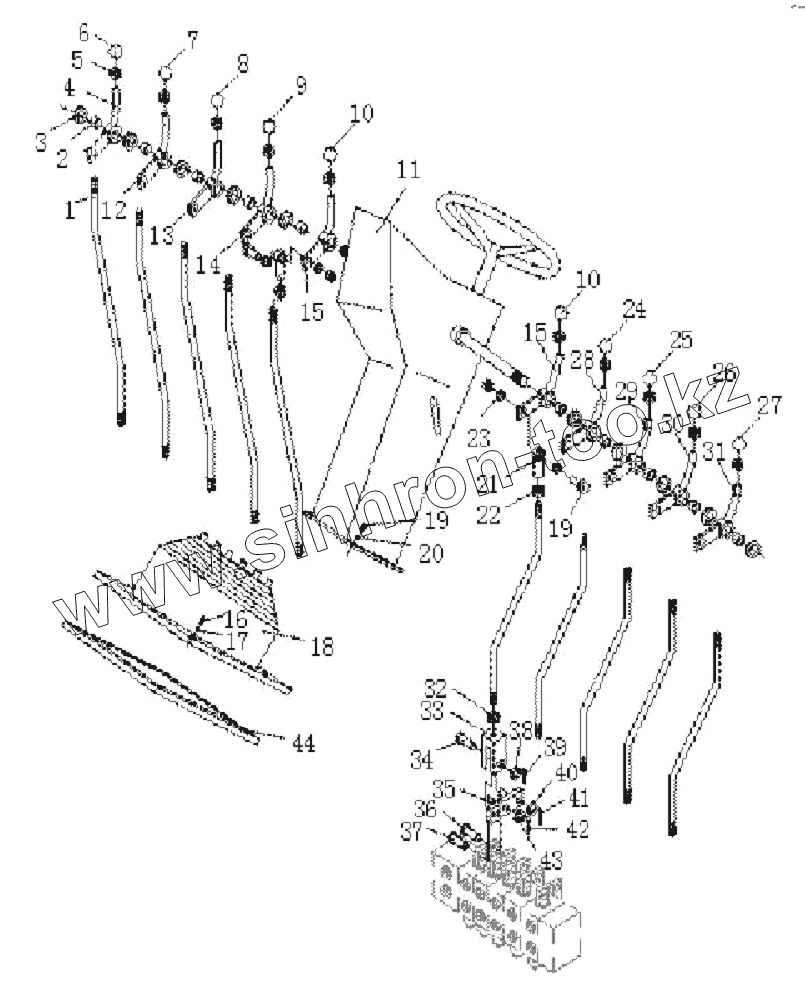

Каталог запасных частей к технике: Shantui SG16-3. WORK EQUIPMENT CONTROL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 222-71-00001 Lever
2 06124-02520 Roll bearing
3 222-71-00002 Washer
4 222-71-09000 Rocker
5 01583-51207 Nut
6 222-71-16000 Handle
7 222-71-17000 Handle
8 222-71-18000 Handle
9 222-71-19000 Handle
10 222-71-15000 Handle
11 222-71-10000 Meter platform
12 222-71-08000 Rocker
13 222-71-07000 Rocker
14 222-71-06000 Rocker
15 222-71-05000 Rocker
16 01010-50616 Болт
17 01643-30623 Прокладка
18 222-71-00004 Guard sleeve
19 01010-51025 Болт
20 01643-31032 Шайба
21 GB9161-SIJK10C/B1 Bearing
22 01582-11008 Гайка
23 01640-21016 Шайба
24 222-71-14000 Handle
25 222-71-13000 Handle
26 222-71-12000 Handle
27 222-71-11000 Handle
28 222-71-04000 Rocker
29 222-71-03000 Rocker
30 222-71-02000 Rocker
31 222-71-01000 Rocker
32 01580-10806 Гайка
33 04210-20832 Вилка
34 04205-10824 Pin shaft
35 222-71-00003 Plate
36 04205-10624 Pin shaft
37 04205-10418 Pin shaft
38 01640-20816 Washer
39 04050-12012 Pin, cotter
40 01640-20610 Washer
41 04050-11210 Pin, cotter
42 04050-11612 Pin cotter
43 01640-20408 Болт
44 222-71-00005 Plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
