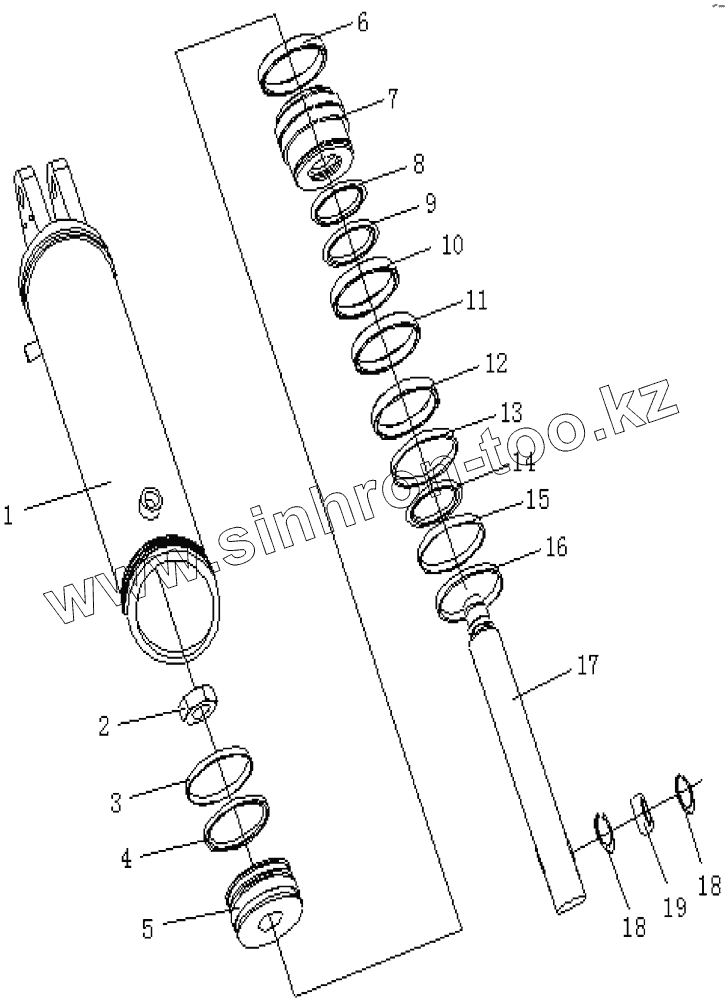

Каталог запасных частей к технике: Shantui SG16-3. TURNING OIL CYLINDER (L.H.)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 222-76-22100 | Cylinder drum | |
| 2 | 07165-13033 | Nut | |
| 3 | 222-62-11008 | Support ring | |
| 4 | 222-62-11600 | Glyd ring | |
| 5 | 222-62-11003 | Piston | |
| 6 | 07000-12025 | O-ring | |
| 7 | 222-62-11004 | Cylinder head | |
| 8 | 222-62-11500 | Bushing | |
| 9 | 07000-12075 | O-ring | |
| 10 | 07146-02076 | Guard ring | |
| 11 | 222-62-11007 | Step seal | |
| 12 | 222-62-11400 | Ky-ring | |
| 13 | 222-62-11300 | Bushing | |
| 14 | 07000-12080 | O-ring | |
| 15 | 222-62-11006 | Ring, dust | |
| 16 | 07179-00069 | Retainer | |
| 17 | 222-76-22200 | Rod | |
| 18 | 04065-06220 | Retainer | |
| 19 | GB304.5-GE40ES | Joint bearing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
