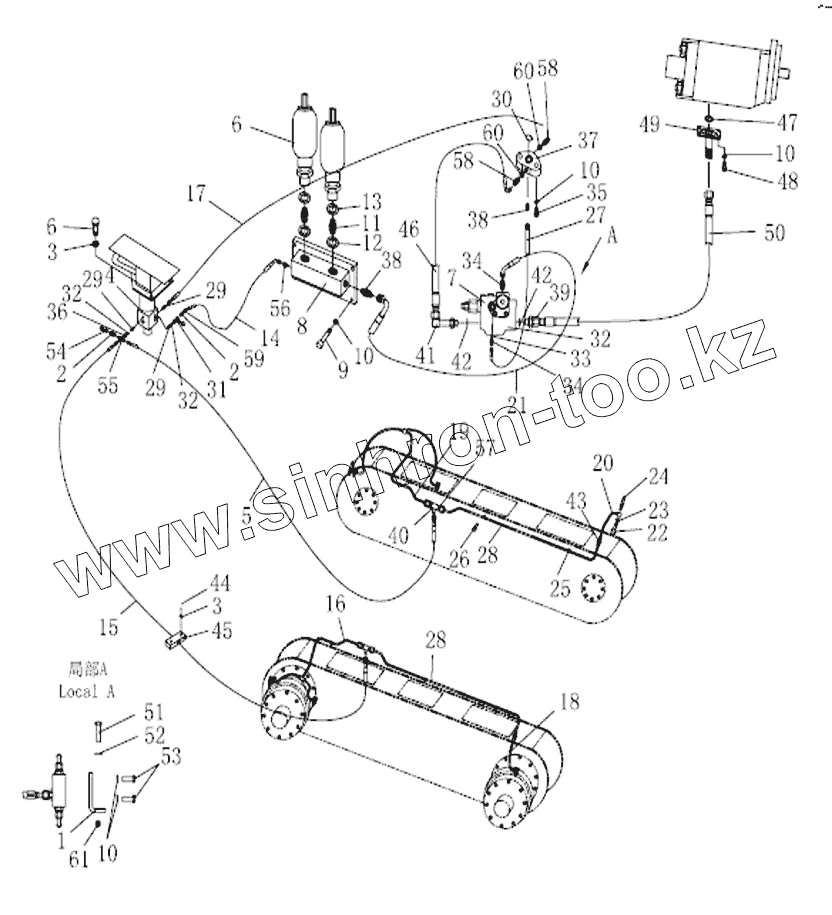

Каталог запасных частей к технике: Shantui SG16-3. TRAVELING BRAKE PIPING SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6
7
8
9
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
29
30
31
32
32
32
33
34
34
35
36
37
38
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
60
61
Позиция на иллюстрации Заводской номер детали Название детали
1 222-77-00026 Plate
2 222-77-00019 Nipple
3 01643-30823 Шайба
4 222-77-40000 Brake valve assy
5 222-77-39000 Hose
6 222-77-11000 Accumulator
7 222-77-43000 Valve
8 222-77-09000 Bracket
9 01010-51030 Болт
10 01643-31032 Шайба
11 222-77-00001 Nipple
12 07303-02230 Gasket
13 07303-02735 Gasket
14 222-77-41000 Hose
15 222-77-38000 Hose
16 222-77-45000 Tube
17 222-77-47000 Hose
18 222-77-37000 Tube
19 222-77-36000 Tube
20 222-77-33000 Tube
21 222-77-50000 Hose
22 222-77-00015 Bolt
23 222-77-00014 Pad
24 222-77-00003 Plug
25 222-77-00007 Clip
26 01010-50810 Bolt
27 222-77-42000 Hose
28 222-77-44000 Tube
29 222-77-00017 Nipple
30 07000-13025 Кольцо
31 222-77-05000 Nipple
32 222-77-00018 O-ring
33 222-77-00022 O-ring
34 222-77-00021 Nipple
35 01010-51065 Шайба
36 222-77-00016 Nipple
37 222-77-00023 Seat
38 222-77-10000 Nipple
39 222-77-00027 Nipple
40 222-77-34000 Nipple
41 222-77-46000 Elbow
42 222-77-00028 O-ring
43 222-77-19000 Nipple
44 01010-50816 Болт
45 04434-51708 Clip
46 222-77-48000 Hose
47 07000-13026 O-ring
48 01010-51035 Болт
49 222-77-24000 Oil tube
50 222-77-49000 Hose
51 01010-51240 Болт
52 01643-31232 Шайба
53 02010-70638 Bolt
54 222-77-00025 Gasket
55 222-77-00024 Joint
56 222-77-31000 Tee joint
57 01583-51408 Nut
58 222-77-32000 Elbow
59 222-77-00020 Nipple
60 07002-11823 O-ring
61 01580-01210 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
