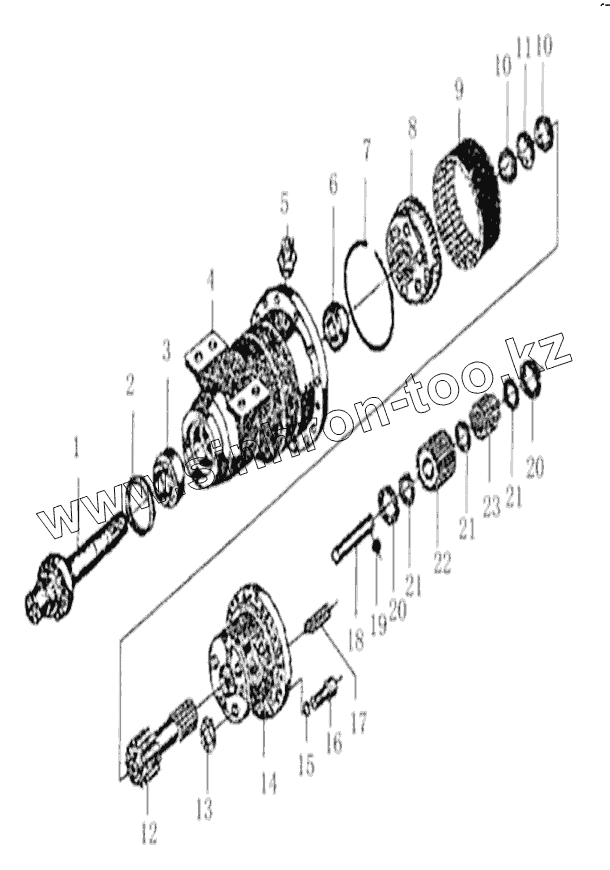

Каталог запасных частей к технике: Shantui SG16-3. SUPPORT DEVICE
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 222-18-02001 | Sprocket shaft | |
| 2 | 991503402 | Seal | |
| 3 | GB/T297-1994 | Bearing | |
| 4 | 222-18-02002 | Axle housing | |
| 5 | Q9001 | Deflation valve | |
| 6 | GB//T297-1994 | Bearing | |
| 7 | 222-18-02003 | Retainer ring, wire | |
| 8 | 222-18-02004 | Support, gear ring | |
| 9 | 222-18-02005 | Gear ring | |
| 10 | 222-18-02006 | Nut | |
| 11 | 222-18-02007 | Washer | |
| 12 | 222-18-02008 | Sun gear shaft | |
| 13 | GB/T894.1-0-1986 | Washer | |
| 14 | 222-18-02009 | Planetary gear carrier | |
| 15 | GB/T93-1987 | Washer | |
| 16 | GB/T70.1-2000 | Bolt | |
| 17 | GB/T879.1-2000 | Cylindical pin | |
| 18 | 222-18-02010 | Planetary gear shaft | |
| 19 | GB08-89 | Steel ball | |
| 20 | 222-18-02011 | Washer | |
| 21 | 222-18-02012 | Retainer | |
| 22 | 222-18-02013 | Planetary gear | |
| 23 | GB309-84 | Rolling needle |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
