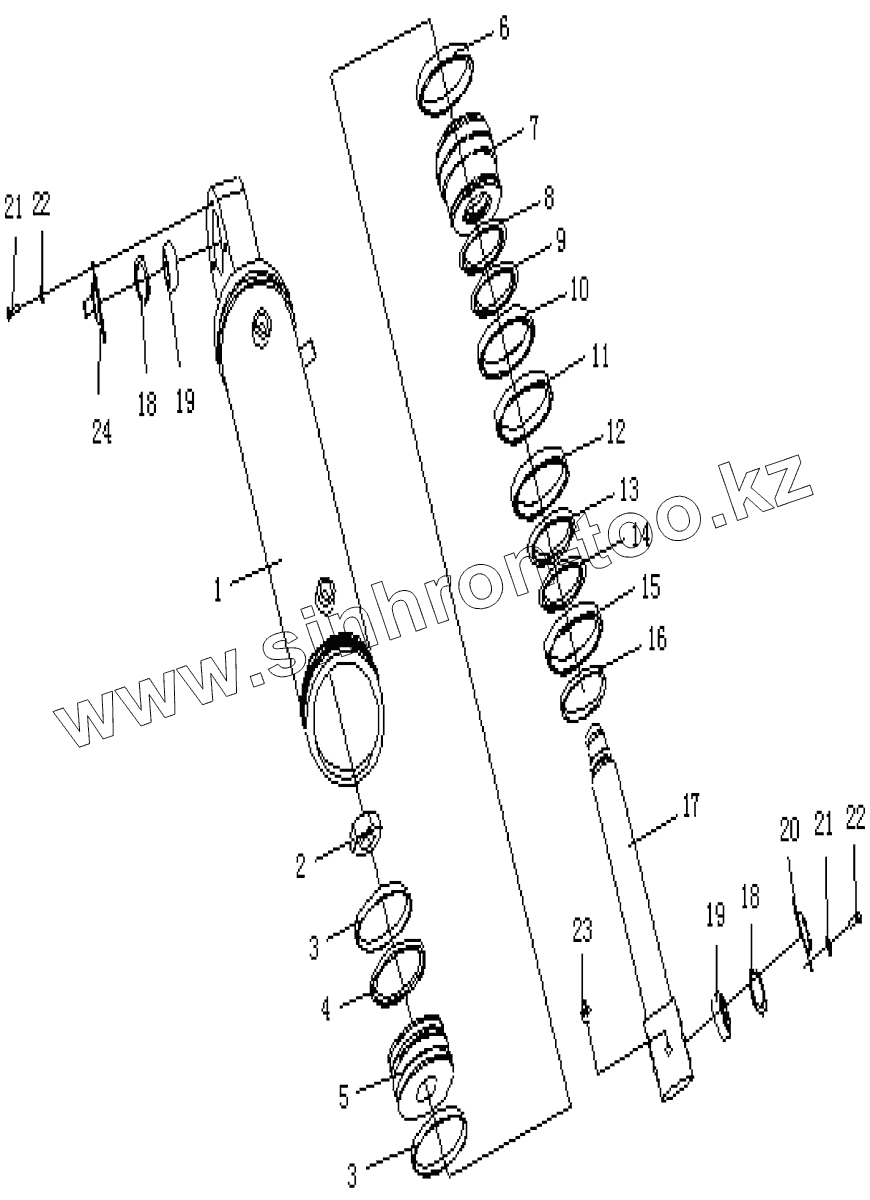

Каталог запасных частей к технике: Shantui SG16-3. STEERING OIL CYLINDER ASSY (L.H.)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 222-76-05100 | Cylinder drum | |
| 2 | 07165-12426 | Nut | |
| 3 | 222-63-10002 | Support ring | |
| 4 | 222-63-10600 | Glyd ring | |
| 5 | 222-63-10003 | Piston | |
| 6 | 07000-12020 | O-ring | |
| 7 | 222-63-10004 | Cylinder head | |
| 8 | 222-63-10500 | Bushing | |
| 9 | 07000-12065 | O-ring | |
| 10 | 07146-02066 | Guard ring | |
| 11 | 222-63-10005 | Step seal | |
| 12 | 222-63-10300 | Ky-ring | |
| 13 | 07000-12070 | Кольцо | |
| 14 | 222-63-10400 | Bushing | |
| 15 | 222-63-10006 | Ring, dust | |
| 16 | 07179-00054 | Retainer | |
| 17 | 222-76-05200 | Rod | |
| 18 | 04065-05220 | ring snap | |
| 19 | GB304.5-GE35ES | Joint bearing | |
| 20 | 222-76-05300 | Cover, dust | |
| 21 | 01643-30623 | Прокладка | |
| 22 | 01010-50610 | Bolt | |
| 23 | 07020-01021 | Масленка | |
| 24 | 222-76-28300 | Cover, dust |
