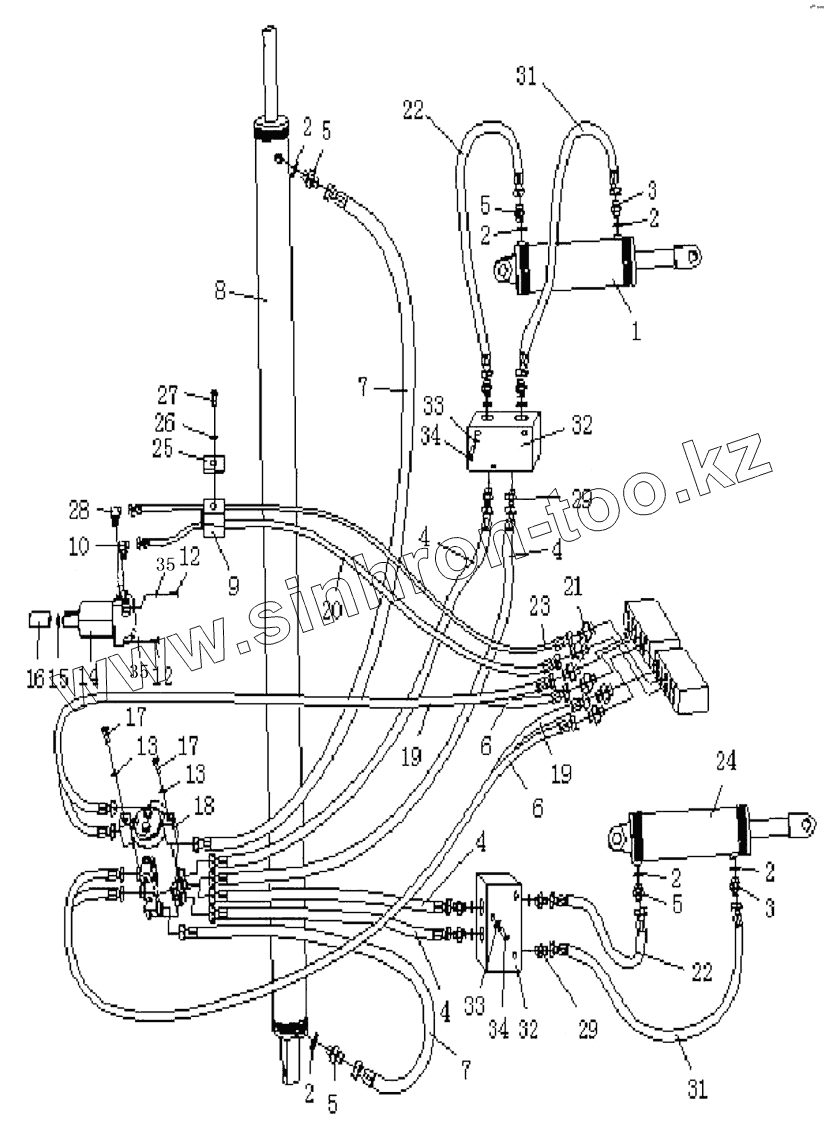

Каталог запасных частей к технике: Shantui SG16-3. ROTARY AND TILT PIPING ASSY
1
2
2
2
2
2
2
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
9
10
12
12
13
13
14
15
16
17
17
18
19
19
20
21
22
22
23
24
25
26
27
28
29
29
31
31
32
32
33
33
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 222-63-10000 | Tilt oil cylinder assy | |
| 2 | 07002-12034 | O-ring | |
| 3 | 222-62-00001 | Nipple | |
| 4 | 222-63-12000 | Hose | |
| 5 | 222-62-12000 | Elbow | |
| 6 | 222-63-15000 | Hose | |
| 7 | 222-63-07000 | Hose | |
| 8 | 222-63-08000 | Oil cylinder assy | |
| 9 | 263-75-00012 | Rubber plate | |
| 10 | 222-63-04000 | Connector | |
| 12 | 01252-71035 | Bolt | |
| 13 | 01643-31232 | Шайба | |
| 14 | 222-63-03000 | Motor | |
| 15 | GB1235-75x3.1 | O-ring | |
| 16 | 222-63-00001 | Key sleeve | |
| 17 | 01010-51230 | Болт | |
| 18 | 222-63-06000 | Rotary joint | |
| 19 | 222-63-14000 | Hose | |
| 20 | 222-63-01000 | Hose | |
| 21 | 222-62-02000 | Nipple | |
| 22 | 222-63-09000 | Hose | |
| 23 | 222-63-02000 | Hose | |
| 24 | 222-63-13000 | Tilt oil cylinder assy | |
| 25 | 263-75-00013 | Plate | |
| 26 | 01643-31032 | Шайба | |
| 27 | 01010-51085 | Болт | |
| 28 | 222-63-05000 | Connector | |
| 29 | 03206-02640 | Nipple | |
| 31 | 222-63-11000 | Hose | |
| 32 | 222-63-16000 | Hydraulic lock | |
| 33 | 01010-50845 | Болт | |
| 34 | 01643-30823 | Шайба | |
| 35 | 01602-21030 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
