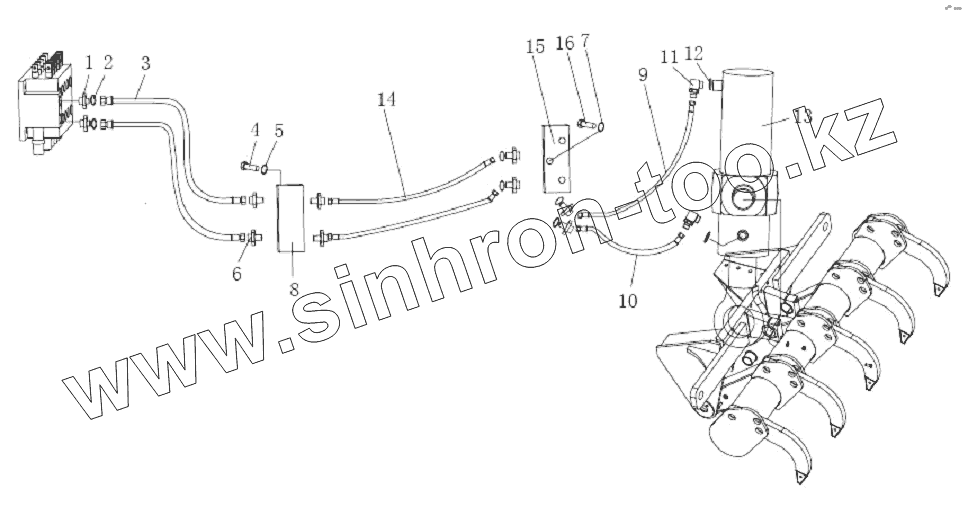

Каталог запасных частей к технике: Shantui SG16-3. RIPPER PIPING ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 222-62-02000 Nipple
2 07000-12018 Кольцо
3 222-86-07000 Hose
4 01010-50845 Болт
5 01643-30823 Шайба
6 03206-02640 Nipple
7 01643-31032 Шайба
8 222-63-16000 Hydraulic lock
9 222-86-09000 Hose
10 222-86-10000 Hose
11 222-62-12000 Elbow
12 07002-12034 O-ring
13 222-86-08000 Ripper oil cylinder
14 222-86-11000 Hose
15 222-86-00003 Valve block
16 01010-50850 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
