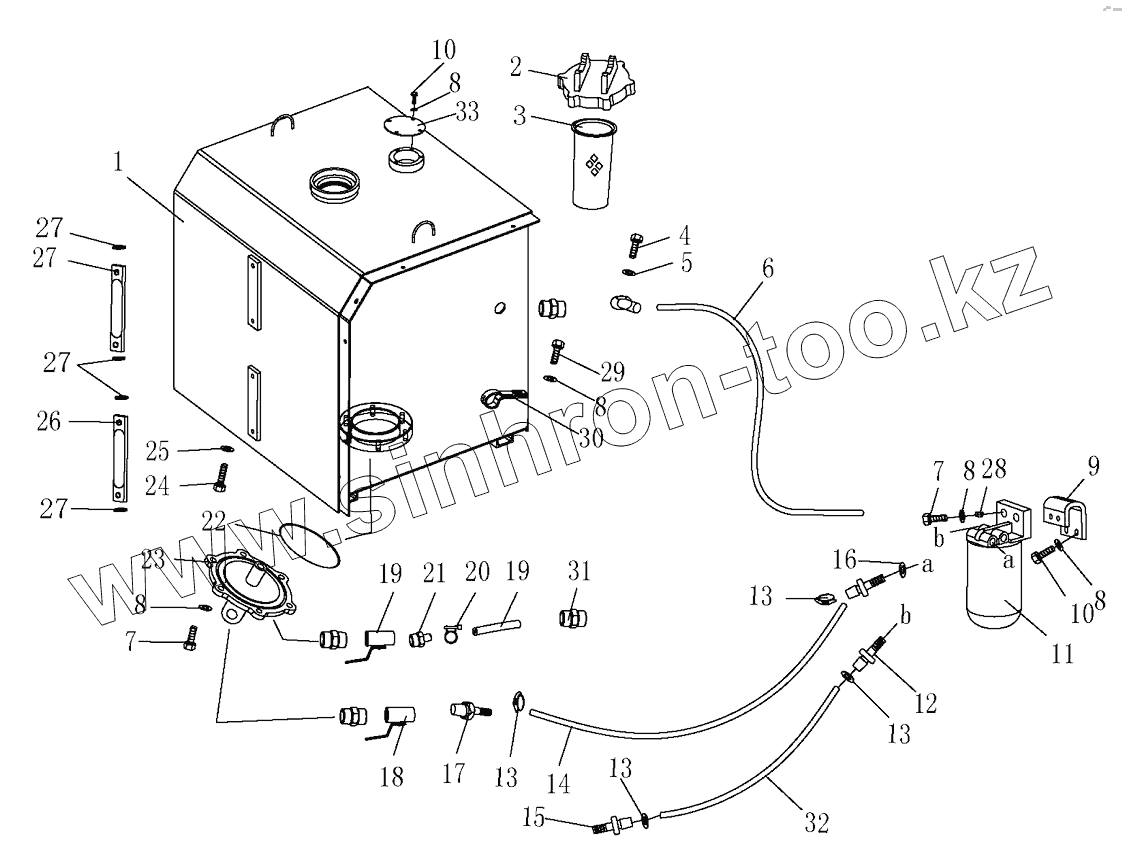

Каталог запасных частей к технике: Shantui SG16-3. FUEL TANK AND PIPING

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

8

8

8

9

10

10

11

12

13

13

13

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

27

27

27

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	222-04-03000		Fuel tank
2	222-04-06000		Oil tank cover
3	07056-18416		Фильтровальная сетка
4	222-77-00004		Bolt
5	07005-01412		Герметичная шайба
6	222-04-04000		Scavenge pipe
7	01010-51035		Болт
8	01643-31032		Шайба
9	222-04-00010		Bracket
10	01010-51025		Болт
11	222-04-05000		Oil and water separator
12	222-04-00008		Nipple
13	07281-00229		Hose clip
14	07288-01206		Hose
15	222-04-00009		Nipple
16	07005-01612		Gasket
17	222-04-00011		Nipple
18	07700-40460		Клапан
19	07270-21265		Hose
20	07280-01210		Зажим рукава
21	222-04-00013		Joint
22	07000-12135		0-ring
23	222-04-00014		Flange
24	01010-51435		Болт
25	01643-31445		Уплотнительная шайба
26	222-04-02000		Dipstick
27	07005-01212		Gasket
28	01580-11008		Гайка
29	01010-51016		Болт
30	08035-13010		Clip
31	07325-10400		Nipple
32	07288-01204		Hose
33	222-04-00015		Cover
