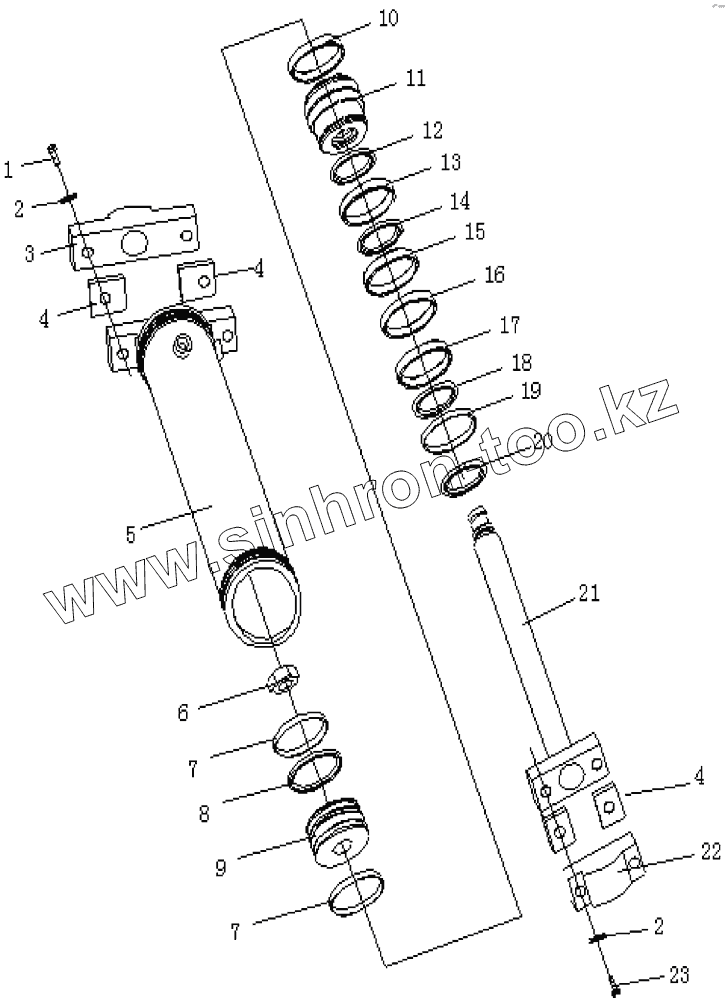

Каталог запасных частей к технике: Shantui SG16-3. BLADE TILT OIL CYLINDER ASSY
1
2
2
3
4
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01010-52780 | Bolt | |
| 2 | 01643-32780 | Шайба | |
| 3 | 222-62-11001 | Cover | |
| 4 | 222-62-11002 | Shim | |
| 5 | 222-62-11200 | Cylinder drum | |
| 6 | 07165-13033 | Nut | |
| 7 | 222-62-11008 | Support ring | |
| 8 | 222-62-11600 | Glyd ring | |
| 9 | 222-62-11003 | Piston | |
| 10 | 07000-12025 | O-ring | |
| 11 | 222-62-11004 | Cylinder head | |
| 12 | 07000-12075 | O-ring | |
| 13 | 07146-02076 | Guard ring | |
| 14 | 222-62-11500 | Bushing | |
| 15 | 222-62-11007 | Step seal | |
| 16 | 222-62-11400 | Ky-ring | |
| 17 | 222-62-11300 | Bushing | |
| 18 | 07000-12080 | O-ring | |
| 19 | 222-62-11006 | Ring, dust | |
| 20 | 07179-00069 | Retainer | |
| 21 | 222-62-11100 | Rod | |
| 22 | 222-62-11005 | Cover | |
| 23 | 01010-52795 | Bolt |
