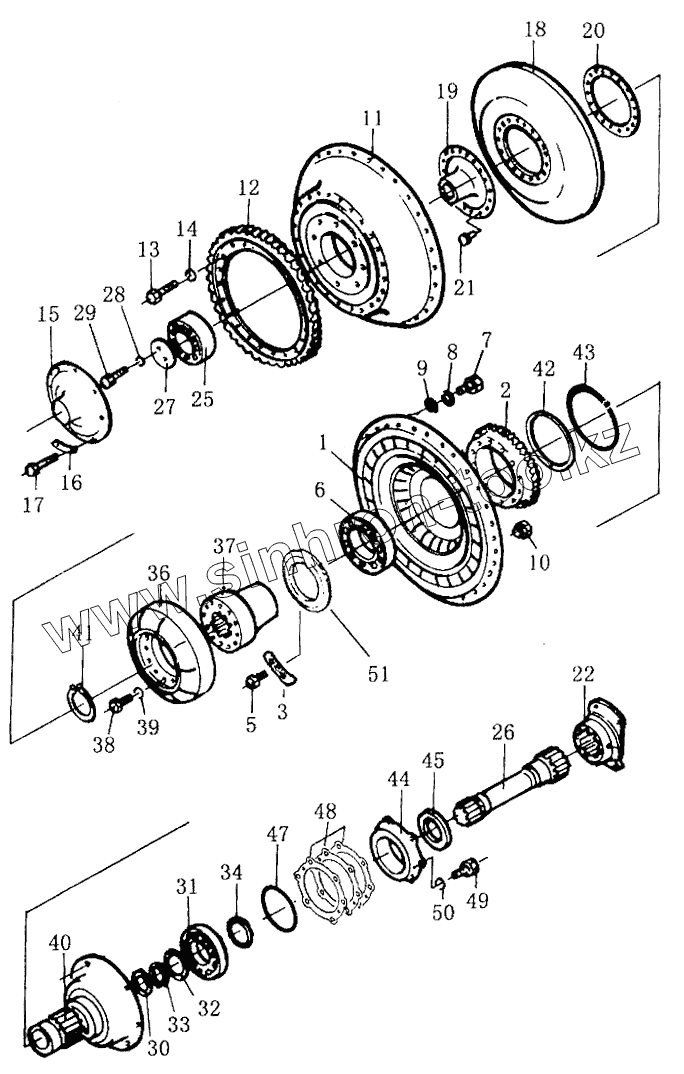

Каталог запасных частей к технике: Shantui SD42-3. TURBINE SHAFT AND STATOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
25
26
27
28
29
30
31
32
33
34
36
37
38
39
40
41
42
43
44
45
47
48
48
48
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
31Y-11-10000 31Y-11-10000 Turbine assу
1 31Y-11-00001 Pump
2 31Y-11-00011 Gear
3 31Y-11-00010 Gasket
5 01010-51045 Болт
6 175-13-21160 bearing
7 01010-61035 bolt
8 01602-61035 Washer, spring
9 01643-31032 Шайба
10 07040-11007 Заглушка
11 31Y-11-00003 Case
12 175-13-21220 Шестерня
13 01010-61230 Bolt
14 01643-21232 Washer
15 31Y-11-00008 Pilot
16 195-13-11261 Замковая пластина
17 01010-51230 Болт
18 31Y-11-10001 Turbine
19 31Y-11-10002 Boss
20 31Y-11-10003 Plate
21 GB896-86 Rivet
22 31Y-11-20000 Coupling
25 7217C.GT Bearing
26 31Y-11-00015 Shaft
27 31Y-11-00007 Cover
28 31Y-11-00006 Gasket, lock
29 195-13-11810 Bolt, reamer
30 31Y-11-00014 Ring, seal
31 QB75 Bearing
32 31Y-11-00016 Washer
33 04066-00075 Ring
34 31Y-11-00013 Seat
36 31Y-11-00002 Stator
37 31Y-11-00004 Race
38 01010-51030 Болт
39 01643-31032 Шайба
40 31Y-11-00005 Shaft
41 04064-09530 ring snap
42 195-13-12711 ring, seal
43 07000-65190 Кольцо
44 31Y-11-00012 Cover
45 175-13-22760 Сальник
47 07000-65155 O-ring
48 Shim assy Shim assу
48 195-13-11610 Прокладка
48 195-13-11620 Прокладка
48 195-13-11630 Прокладка
49 01010-51255 Болт
50 01602-21236 Рессорная шайба
51 31Y-11-00009 Plate
