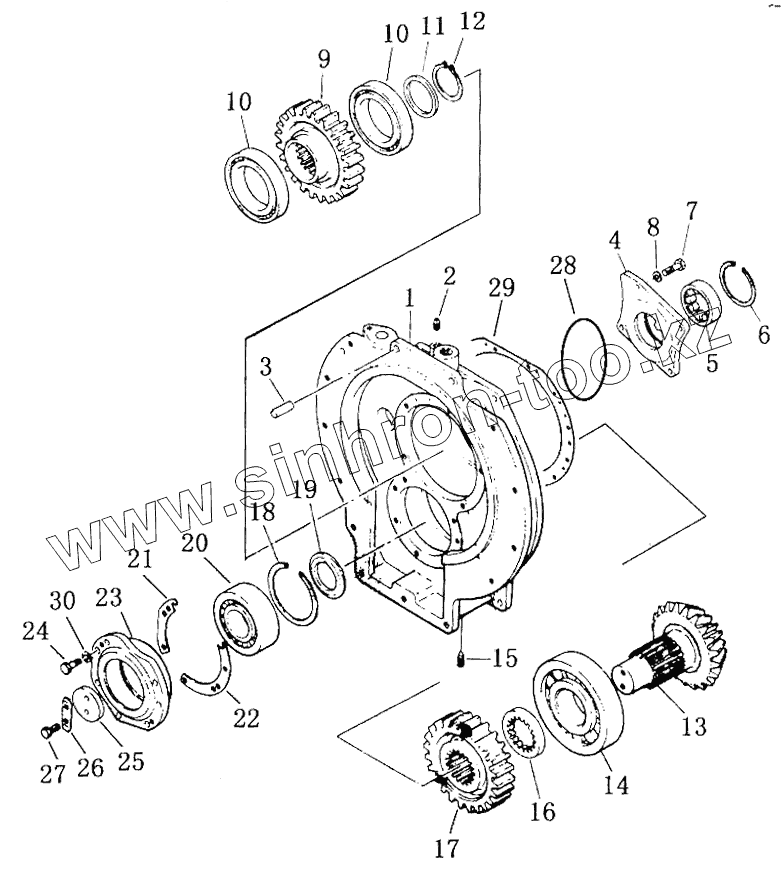

Каталог запасных частей к технике: Shantui SD42-3. TRANSMISSION GEAR AND SHAFT (4/4)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

21

21

22

22

22

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Y-15A-00032		Rear housing
2	07043-00211		Пробка
3	31Y-15-00076		Pin
4	31Y-15-00054		Cage, bearing
5	GB/T283-RNU310		Bearing
6	04065-01104		ring snap
7	01010-31440		Болт
8	01643-21445		washer
9	31Y-15-00052		Ring, seal
10	NJ1026C4		Bearing
11	31Y-15-00058		Spacer
12	04064-09030		Ring
13	31Y-15-00067		Shaft, pinion
14	31Y-15-00061		Bearing
15	01322-41225		Screw
16	31Y-15-00064		Plug
17	31Y-15-00062		Gear
18	31Y-15-00065		Spacer
19	31Y-15-00063		Ring, snap
20	GB288-22316C3		Bearing
21	31Y-15-00070		Shim
21	31Y-15-00072		Shim
21	31Y-15-00074		Shim
22	31Y-15-00071		Shim
22	31Y-15-00073		Shim
22	31Y-15-00075		Shim
23	31Y-15-00069		Cage, bearing
24	01010-61450		Bolt
25	31Y-15-00066		Plate
26	31Y-15-00068		Plate, lock
27	01010-31435		Болт
28	195-21-11350		O-RING
29	31Y-15A-00054		Shim
30	01643-21445		washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
