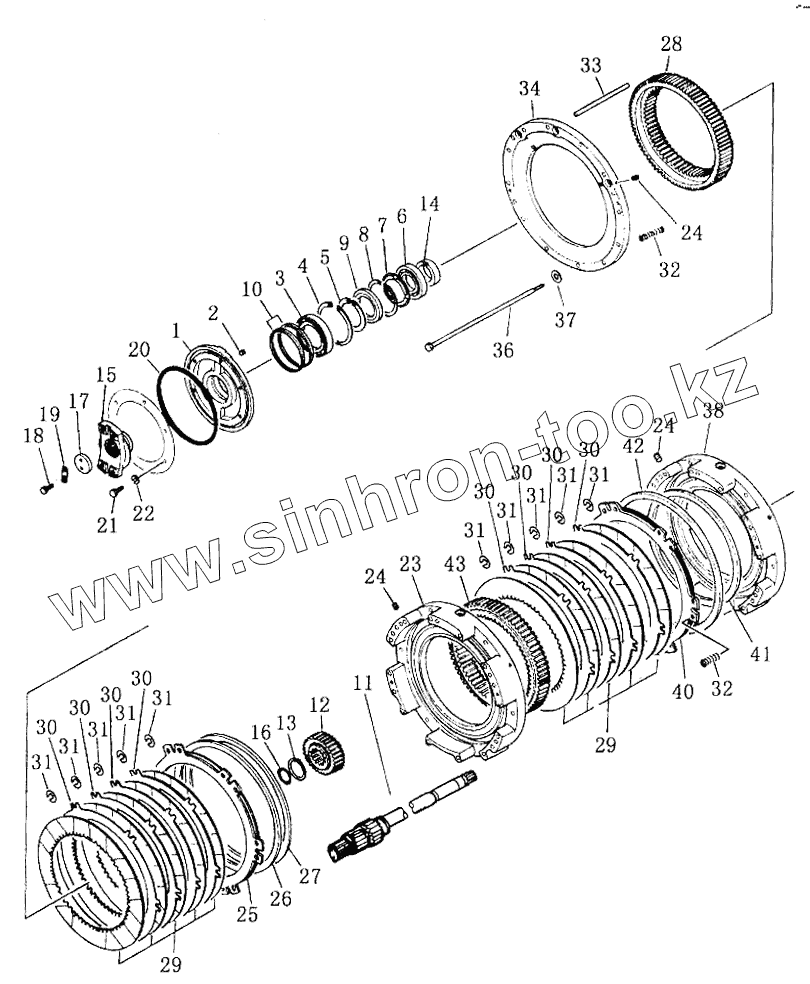

Каталог запасных частей к технике: Shantui SD42-3. TRANSMISSION GEAR AND SHAFT (1/4)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

24

25

26

27

28

29

29

30

30

30

30

30

30

30

30

31

31

31

31

31

31

31

31

31

31

32

32

33

34

36

37

38

40

41

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Y-15-00013		Cage
2	10Y-15-00013		Plug
3	GB276-61924		Bear
4	31Y-15-00011		Ring, snap
5	130-09-16780		Стопорное кольцо
6	GB276-6016		Bearing
7	195-15-11240		Прокладка
8	04064-07525		Кольцо стопорное
9	07012-10100		Герметик
10	07018-11805		Герметичное кольцо
11	31Y-15A-00006		Shaft
12	31Y-15A-00004		Gear
13	04064-07525		Кольцо стопорное
14	195-15-12141		Прокладка
15	31Y-15A-00005		Coupling
16	07000-05055		O-ring
17	175-15-12160		Держатель
18	01010-51230		Болт
19	04081-05512		Замковая пластина
20	07000-05300		O-ring
21	01010-51235		Болт
22	01643-21232		Washer
23	31Y-15A-00011		Housing
24	145-14-11320		Заглушка
25	31Y-15A-00010		Piston
26	31Y-15-00024		Ring, seal
27	195-15-12740		ring, seal
28	31Y-15A-00009		Gear, ring
29	31Y-15-00021		Disc
30	31Y-15-00022		Plate
31	31Y-15A-00051		Washer, spring
32	31Y-15A-00055		Spring
33	31Y-15A-00002		Pin
34	31Y-15-00004		Plate
36	31Y-15A-00003		Bolt
37	31Y-15-00003		Washer
38	31Y-15A-00015		Housing
40	31Y-15A-00014		Piston
41	31Y-15-00028		Ring, seal
42	31Y-15A-00052		Ring, seal
43	31Y-15A-00012		Gear, ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
