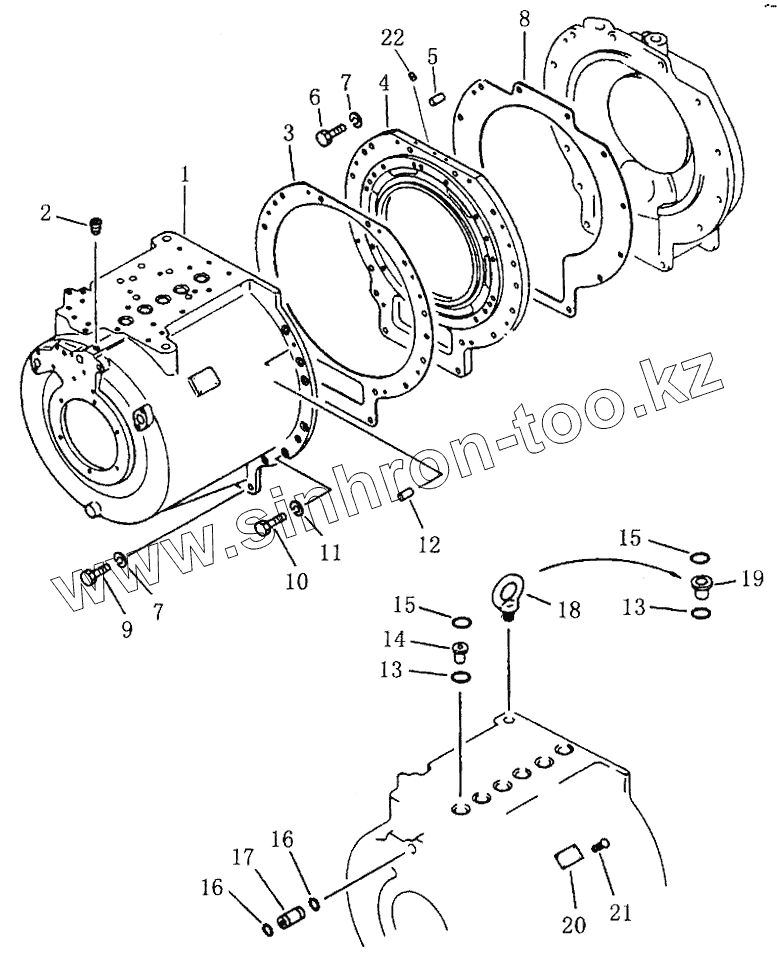

Каталог запасных частей к технике: Shantui SD42-3. TRANSMISSION CASE ASSY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

12

13

13

14

15

15

16

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Y-15A-00001		Case
2	07043-00211		Пробка
3	31Y-15A-00040		Gasket
4	31Y-15A-00031		Plate
5	31Y-15-00076		Pin
6	01010-51255		Болт
7	01643-21232		Washer
8	31Y-15A-00039		Gasket
9	01010-51245		Болт
10	01010-51885		Болт
11	01643-31845		Шайба
12	04020-01434		Штифт
13	07000-03030		Кольцо
14	31Y-15-00036		Sleeve
15	07000-03045		Кольцо
16	07000-63025		Кольцо
17	31Y-15-00020		Sleeve
18	04530-03045		Screw
19	31Y-15A-00030		Sleeve
20	16Y-15-00074		Шильдик
21	04418-03060		Заклепка
22	07042-70312		Plug
