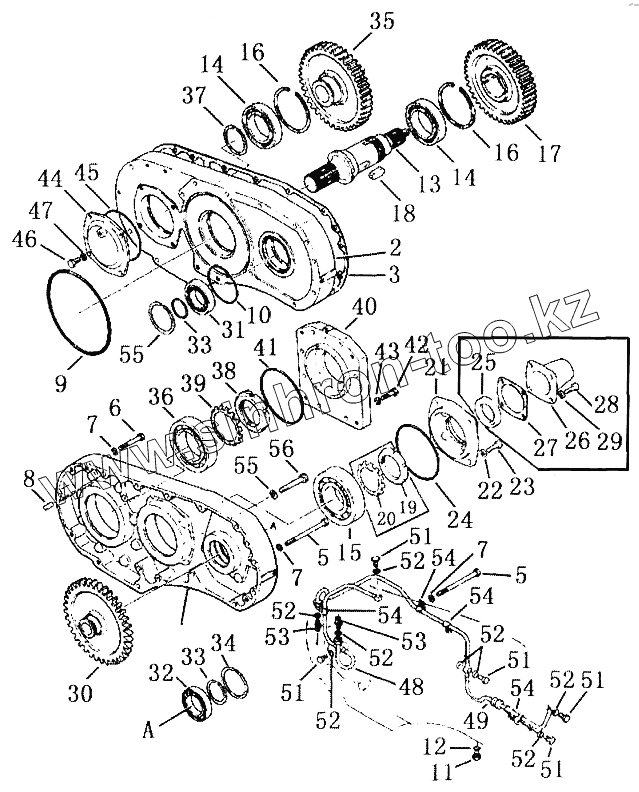

Каталог запасных частей к технике: Shantui SD42-3. TRANSFER CASE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
5
5
6
6
7
7
7
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
51
51
51
51
51
52
52
52
52
52
52
52
53
53
54
54
54
55
Позиция на иллюстрации Заводской номер детали Название детали
1 31Y-02-01003 Case
2 31Y-02-01002 Gasket
3 31Y-02-01001 Case
5 01011-51220 Bolt
6 01010-31280 Болт
7 01643-31232 Шайба
8 04020-01024 Фиксирующий штифт
9 07000-05240 O-ring
10 07000-02105 Кольцо
11 07044-02412 Plug
12 07002-02434 Кольцо
13 31Y-02-01008 Shaft
14 GB/T283-94 Bearing
15 GB/T276-94 Bearing
16 150-21-22180 Стопорное кольцо
17 31Y-02-01010 Gear
18 31Y-02-01009 Key
19 01530-06814 Гайка
20 01658-06823 Washer
21 31Y-02-01006 Cover
22 01643-31232 Шайба
23 01010-81220 Bolt
24 07000-05150 Кольцо
25 07012-00030 Seal
26 154-01-12260 Крышка
27 154-01-12270 Уплотнительная прокладка
28 01010-31025 Болт
29 01643-51032 Washer
30 31Y-02-01007 Gear
31 GB/T283-94 Bearing
32 GB/T276-94 Bearing
33 04064-05520 Кольцо стопорное
34 04067-00090 Ring, snap
35 31Y-02-01005 Gear
36 GB/T276-94 Bearing
37 04064-08025 Открытое кольцо
38 01531-08015 Bolt
39 01659-08018 Washer
40 31Y-02-01004 Seat
41 07000-05150 Кольцо
42 01010-31240 Болт
43 01643-31232 Шайба
44 31Y-02-01011 Cover
45 07000-02135 Кольцо круглого сечения
46 01010-51025 Болт
47 01643-51032 Washer
48 31Y-02-01200 Tube
49 31Y-02-01100 Tube
51 6600-01-3860 Штуцер
52 07005-01012 Уплотнительная прокладка
53 07211-50610 Штуцер трубы
54 08036-10614 Зажим трубы
55 31У-02-01012 Ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
