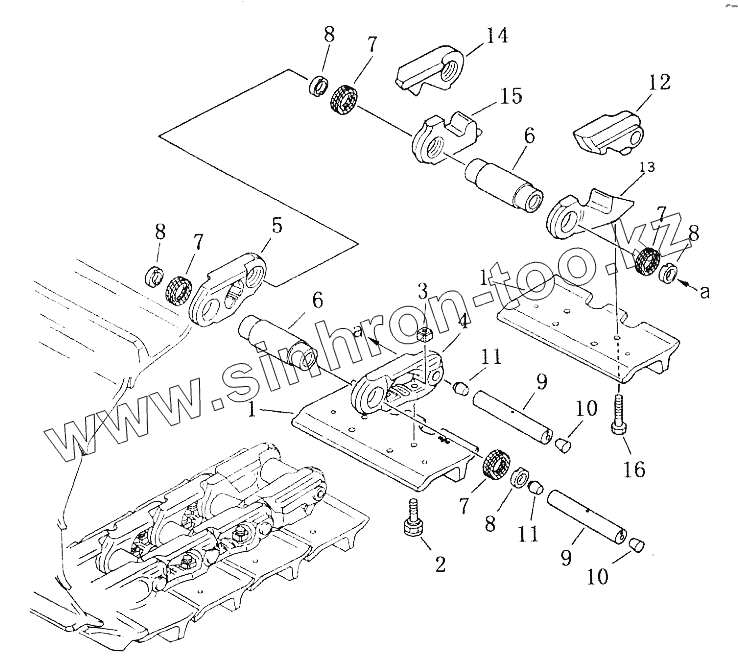

Каталог запасных частей к технике: Shantui SD42-3. TRACK SHOE
1
1
2
3
4
5
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Y-41-A0000 | 31Y-41-A0000 | Track shoe assу | |
| 1 | 31 Y-41-00001 | Shoe track | |
| 2 | 31Y-41-00002 | Bolt | |
| 3 | 31Y-41-00003 | Nut | |
| 4 | 31Y-41-00005 | Link, track L.H. | |
| 5 | 31Y-41-00006 | Link, track R.H. | |
| 6 | 31Y-41-00004 | Bushing | |
| 7 | 31Y-41-00016 | Packing | |
| 8 | 31Y-41 -00015 | Ring, thrust | |
| 9 | 31Y-41-00013 | Pin, shaft | |
| 10 | 07059-12130 | Block | |
| 11 | 31 Y-41-10000 | Seal ring | |
| 12 | 31Y-41-00010 | Link master, L.H. pin side | |
| 13 | 31 Y-41-00008 | Link master, L.H. bushing side | |
| 14 | 31 Y-41-00011 | Link master, R.H. pin side | |
| 15 | 31 Y-41-00009 | Link master, R.H. bushing side | |
| 16 | 31Y-41-00012 | Bolt | |
| 17 | 31 Y-41-00007 | Bolt | |
| 18 | 31 Y-41 -00014 | Retainer ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
