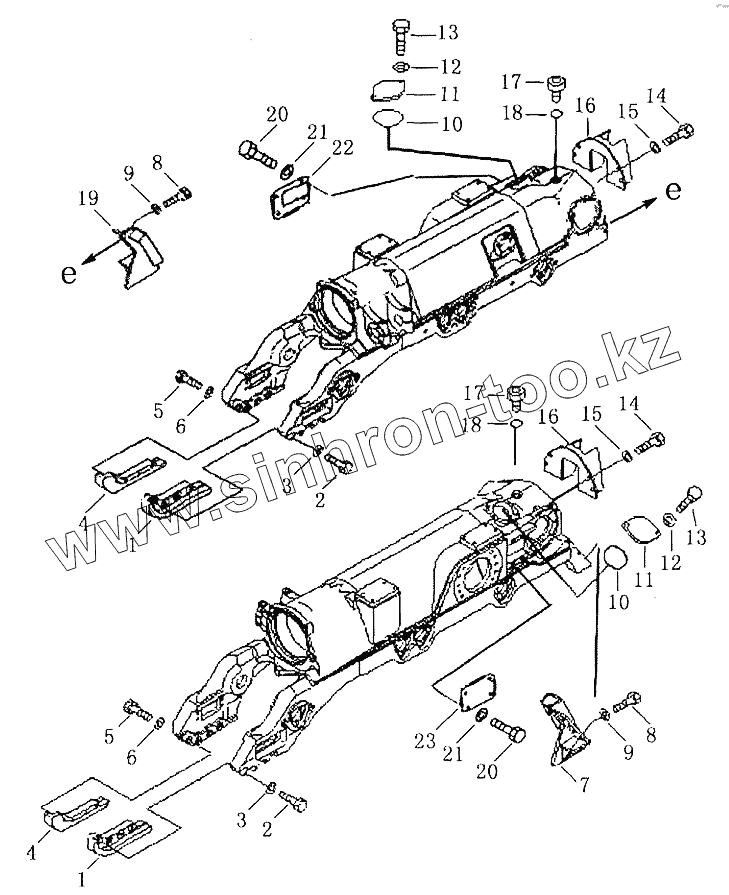

Каталог запасных частей к технике: Shantui SD42-3. TRACK ROLLER GUARD

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

15

15

16

16

17

17

18

18

19

20

20

21

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Y-40-00025		Plate guide L. Н
2	01010-51645		Болт
3	01643-31645		Шайба
4	31Y-40-00026		Plate guide R. H
5	01010-52450		bolt
6	01643-32460		Уплотнительная шайба
7	31Y-40-09000		Plate guard track, L.H.
8	01643-32060		Шайба
9	01010-52045		Болт
10	07000-15155		O-ring
11	31Y-40-00001		Cover
12	01643-31645		Шайба
13	01010-51645		Болт
14	01010-52060		Болт
15	01643-32045		Washer
16	31Y-40-08000		Plate guard track
17	01010-51645		Болт
18	07002-13634		Кольцо
19	31Y-40-10000		Plate guard track, R.H.
20	31Y-40-17000		Cover
21	01010-52060		Болт
22	01643-32045		Washer
23	31Y-40-00031		Cover

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
