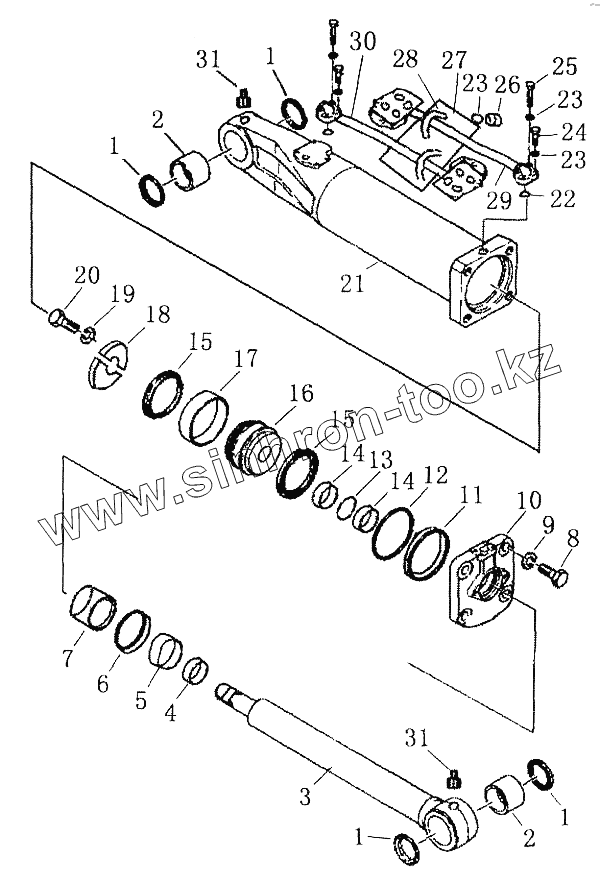

Каталог запасных частей к технике: Shantui SD42-3. TILT CYLINDER (LEFT)

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

15

16

17

18

19

20

21

22

23

23

23

24

25

26

27

28

29

30

31

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07145-10120		Ring, dust
2	07144-11210		Bushing
3	31Y-64-03100		Rod, piston
4	31Y-64-03006		Seal, dust
5	31Y-64-03005		U-type seal
6	31Y-64-03500		Step seal
7	31Y-64-03004		Ring
8	01010-81860		Bolt
9	01643-31845		Шайба
10	31Y-64-03001		Head, cylinder
11	07001-05180		Ring, guard
12	07000-55180		O-ring
13	07000-12070		Кольцо
14	07001-02070		Ring, guard
15	31Y-64-01002		Ring
16	31Y-64-01002		Ring
17	31Y-64-01500		Glyd ring
18	31Y-63-01006		Stopper blocks
19	01643-31232		Шайба
20	01010-31240		Болт
21	31Y-64-03200		Body, cylinder
22	07000-13030		Кольцо
23	01643-31032		Шайба
24	01010-31045		Болт
25	01010-31055		Bolt
26	01579-01009		Nut
27	31Y-64-01006		Plate
28	07283-22738		Хомут
29	31Y-64-03300		Pipe
30	31Y-64-03400		Pipe
31	07020-00816		Fitting grease

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
